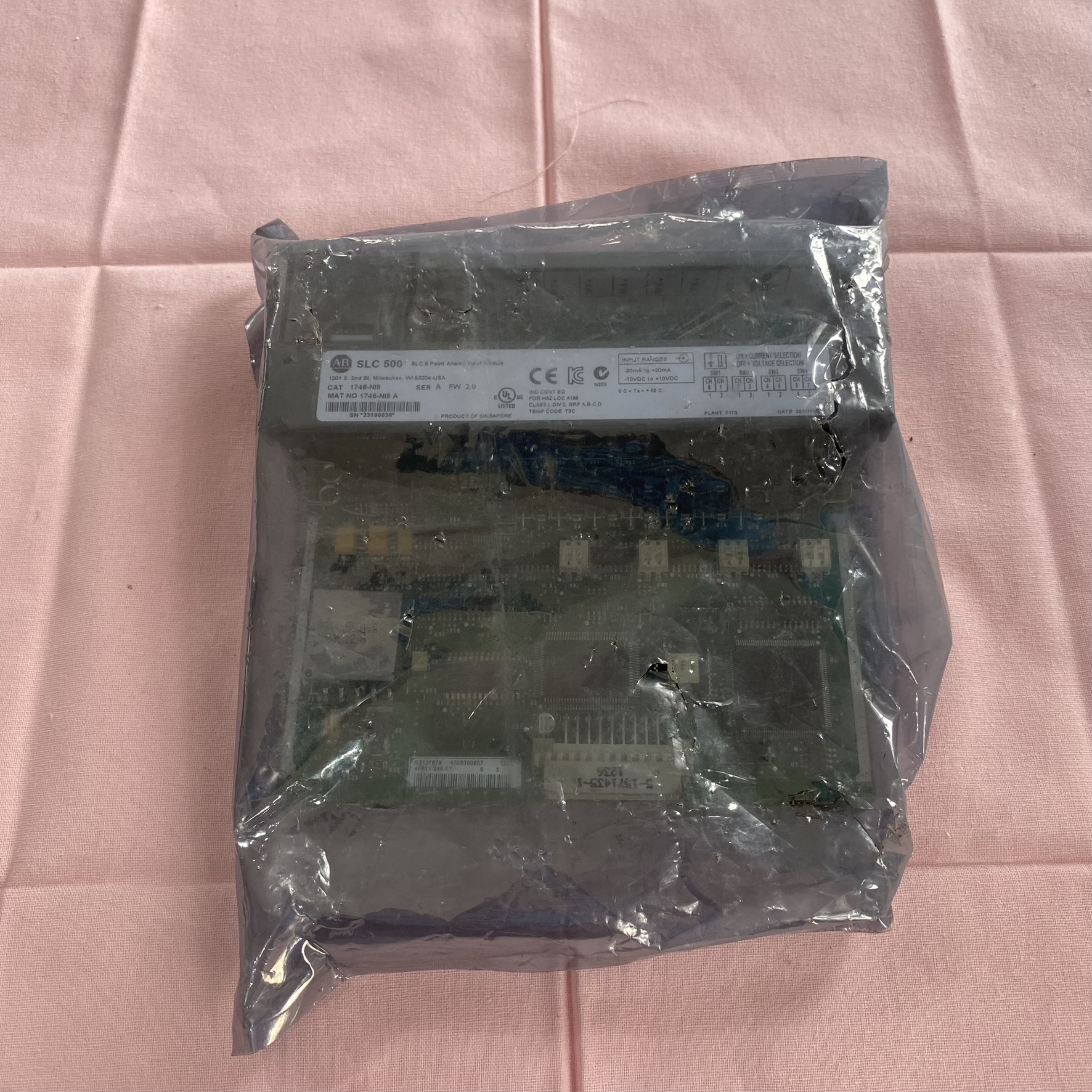

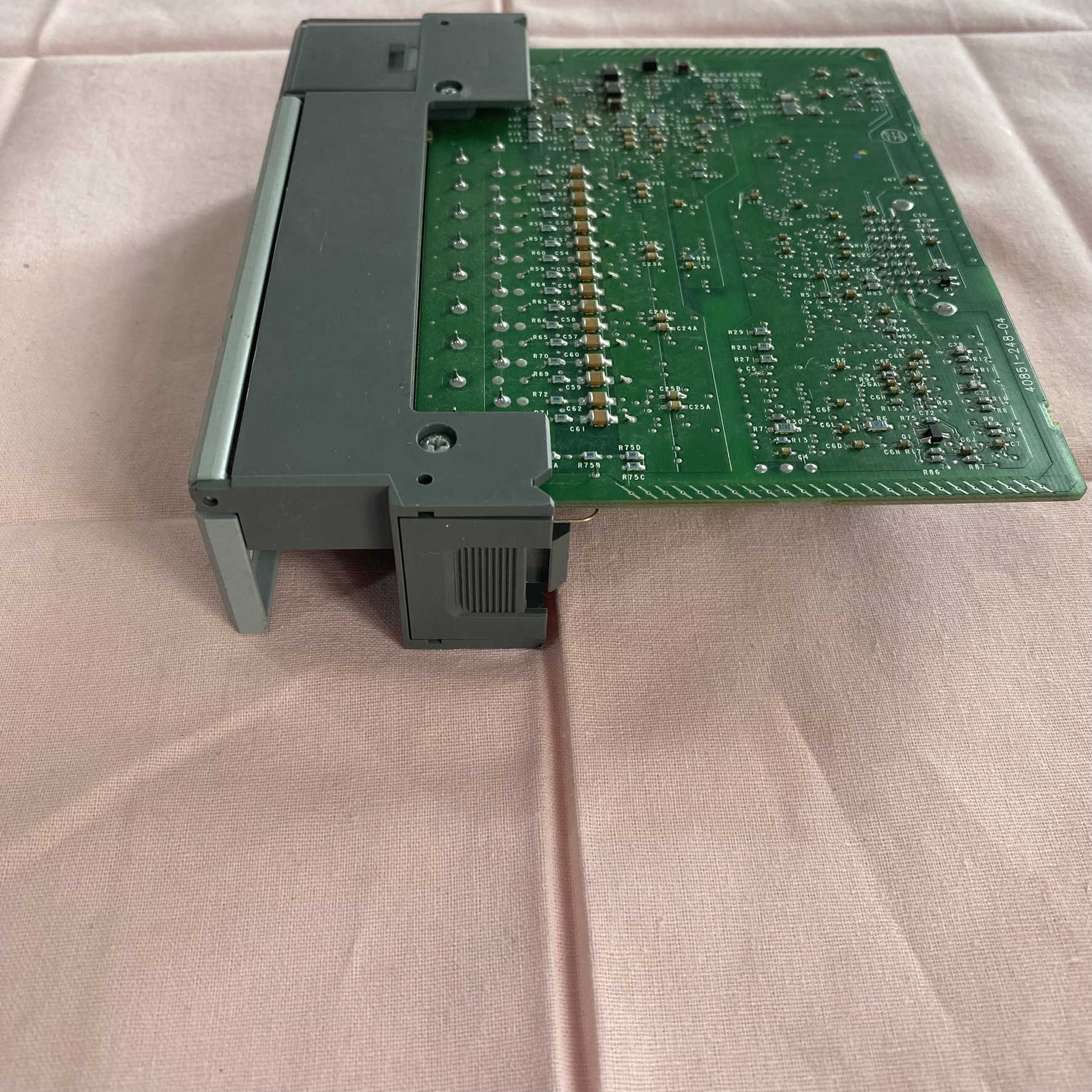

Allen-Bradley 罗克韦尔 1746-NI8/A 模拟量输入模块

• 功能特性

• 多通道输入：拥有 8 个可选择电压或电流的差分输入通道，可同时连接多个模拟量传感器，如压力传感器、温度传感器、流量传感器等，实现对多个模拟信号的同步采集和处理，大大提高了系统的监测能力和控制效率。

• 高精度转换：采用 16 位分辨率，能够将输入的模拟信号精确地转换为数字信号，转换精度高，能够有效减少信号转换过程中的误差，为控制系统提供准确的数据支持，确保测量和控制的准确性。

• 灵活的输入信号类型：支持 - 20mA 至 + 20mA 的电流信号或 - 10V 至 + 10V 的电压信号输入，可适应不同类型传感器的输出信号，用户可根据实际需求选择合适的输入信号类型。

• 可编程滤波功能：具有可编程的数字低通滤波器，滤波频率可选 1Hz、2Hz、5Hz、10Hz、20Hz、50Hz、75Hz，能够有效滤除输入信号中的高频噪声，提高信号的稳定性和可靠性。

• 自动校准功能：模块能够自动进行校准，确保在不同的工作条件下都能保持高精度的信号转换，减少了人工校准的工作量和误差，提高了系统的稳定性和可靠性。

• LED 状态指示：配备 9 个绿色 LED 状态指示灯，其中 8 个用于显示各通道的输入状态，1 个用于显示模块的整体状态，方便用户快速了解模块的工作情况，便于故障排查和诊断。

•

• 技术参数

• 背板电流消耗：5V 直流时为 200mA，24V 直流时为 100mA。

• 背板功耗：5V 直流时最大为 1W，24V 直流时最大为 2.4W。

• 隔离电压：模拟输入与背板之间为 50V 直流连续，530V 交流和 750V 直流脉冲耐受 1 秒。

• 共模电压范围：-10V 至 10V，任意两个端子之间最大为 15V。

• A/D 转换方法：逐次逼近型、开关电容式。

• 输入滤波器频率：1Hz、2Hz、5Hz、10Hz、20Hz、50Hz、75Hz。

• 带宽：1Hz 至 75Hz。

• 更新时间：6 毫秒。

• 工作温度范围：0℃至 60℃。

• 存储温度范围：-40℃至 + 85℃。

• 相对湿度：5% 至 95%（无冷凝）。

• 应用场景

• 制造业：用于生产线上的各种参数监测，如温度、压力、流量等，实现对生产过程的精确控制，提高产品质量和生产效率。

• 电力行业：可用于电力系统中的电压、电流、功率等参数的监测和分析，保障电力系统的稳定运行。

• 水处理行业：用于监测水质参数，如酸碱度、溶解氧、浊度等，以及控制水泵、阀门等设备，实现水处理过程的自动化控制。

• 交通运输行业：在交通信号控制、车辆检测等方面有应用，通过采集模拟信号实现对交通流量的监测和控制。

• 安装与布线26

• 安装位置：可安装在 SLC 500 系统的任何 I/O 模块插槽中，但不能安装在 0 号插槽（处理器插槽）。

• 接线方式：使用 Belden 8761 或类似的电缆，每个端子可连接一根或两根 14AWG 的电线，电缆在电压源处的最大环路阻抗为 40 欧姆，在电流源处为 250 欧姆。
