Allen-Bradley 罗克韦尔 1734-IB8/D 数字量输入模块

• 生命周期状态：Active（现行）。

• 工作温度范围：-20…55 °C（-4…131 °F）。

• 物理尺寸：高度为 56 毫米，宽度为 12 毫米，长度为 75.5 毫米。

• 重量：约为 32.3 克。

• 输入通道数：8 个离散灌电流输入通道。

• 信号电压：标称信号电压为 24VDC，导通电压范围为 10VDC-28.8VDC，导通电流范围为 2mA-5mA。

• 滤波器设置：具有 0.5ms 的固定硬件输入滤波器和 0ms - 63ms 的用户可配置滤波器。

• 隔离电压：50 伏直流，在 2500 伏直流最大电压下进行了 60 秒钟的测试。

• 总线电流：在 5 伏直流电压下，最大 POINT 总线电流为 75mA。

• 功率耗散：1.6 瓦。

• 配套底座：需要使用 1734-TB 或 1734-TBS 接线底座组件，端子底座螺丝扭矩为 0.8N-m 或 7 磅 / 英寸。

• 安装方式：可水平或垂直安装在 DIN 导轨上。

• 状态指示灯：配有 8 个通道状态指示灯，每个输入通道一个，还有 1 个网络状态指示灯。

• 核心信号采集能力

• 精准的 8 通道输入：提供 8 个独立的离散灌电流输入通道，可同时采集 8 路外部开关量信号（如传感器通断、按钮状态），满足中小型设备的信号监测需求。

• 宽电压兼容：支持 10VDC - 28.8VDC 的导通电压范围（标称 24VDC），适配工业常用的低压直流信号，可与多数传感器、控制元件直接对接，无需额外转换设备。

• 稳定的电流范围：导通电流仅需 2mA - 5mA，对外部设备的供电要求低，减少信号传输中的能耗和干扰。

•

• 二、抗干扰与可靠性设计

• 硬件 + 软件滤波：内置 0.5ms 固定硬件滤波器，同时支持 0ms - 63ms 用户可配置滤波器，能有效过滤工业环境中的高频噪声（如电机启停、电磁干扰），避免误触发。

• 工业级环境适应：工作温度覆盖 -20°C 至 55°C，可在高低温波动的车间、户外控制柜等场景稳定运行；且通过严苛的电气隔离测试（2500VDC 耐压 60 秒），减少接地干扰和电压冲击。

• 三、易用性与灵活性

• 模块化安装：体积小巧（56mm×12mm×75.5mm），重量仅 32.3 克，可直接安装在 DIN 导轨上，支持水平或垂直安装，节省控制柜空间；需搭配 1734-TB 或 1734-TBS 接线底座，接线操作简单。

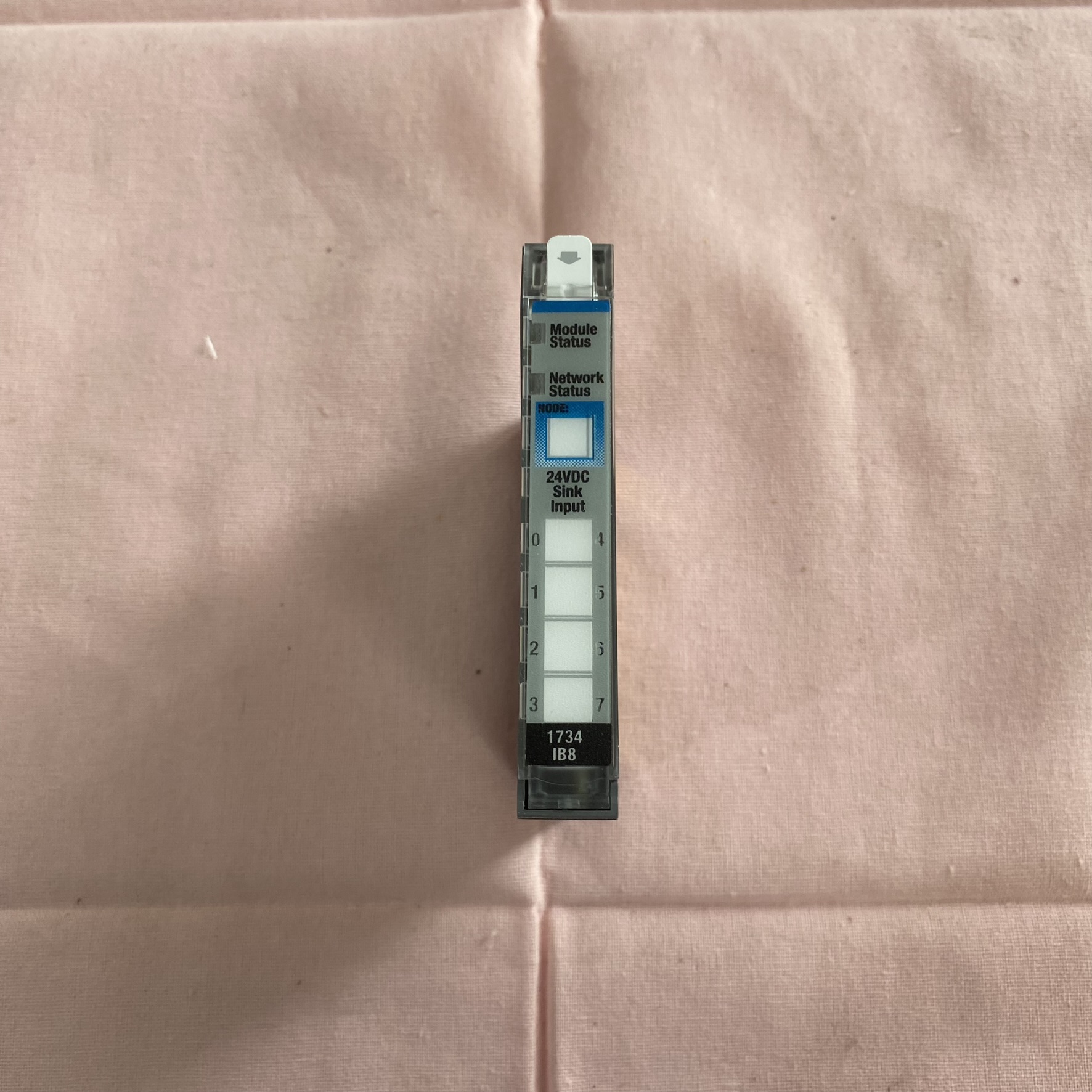

• 状态可视化：配备 8 个通道状态指示灯（对应每路输入）和 1 个网络状态指示灯，通过灯光（如亮 / 灭）直观显示信号是否接通、模块通信是否正常，方便现场调试和故障排查。

• 四、兼容性与扩展性

• 适配 1734 Point I/O 系统：可与同系列的数字量输出、模拟量、特殊功能模块（如计数器、温度采集）混合搭配，通过总线模块（如 1734-AENTR 以太网模块）接入 EtherNet/IP 网络，灵活扩展系统规模。

• PLC 通信兼容：能与 Allen-Bradley 的 Logix 系列 PLC（如 ControlLogix、CompactLogix）无缝通信，数据传输稳定，满足工业控制的实时性要求。
