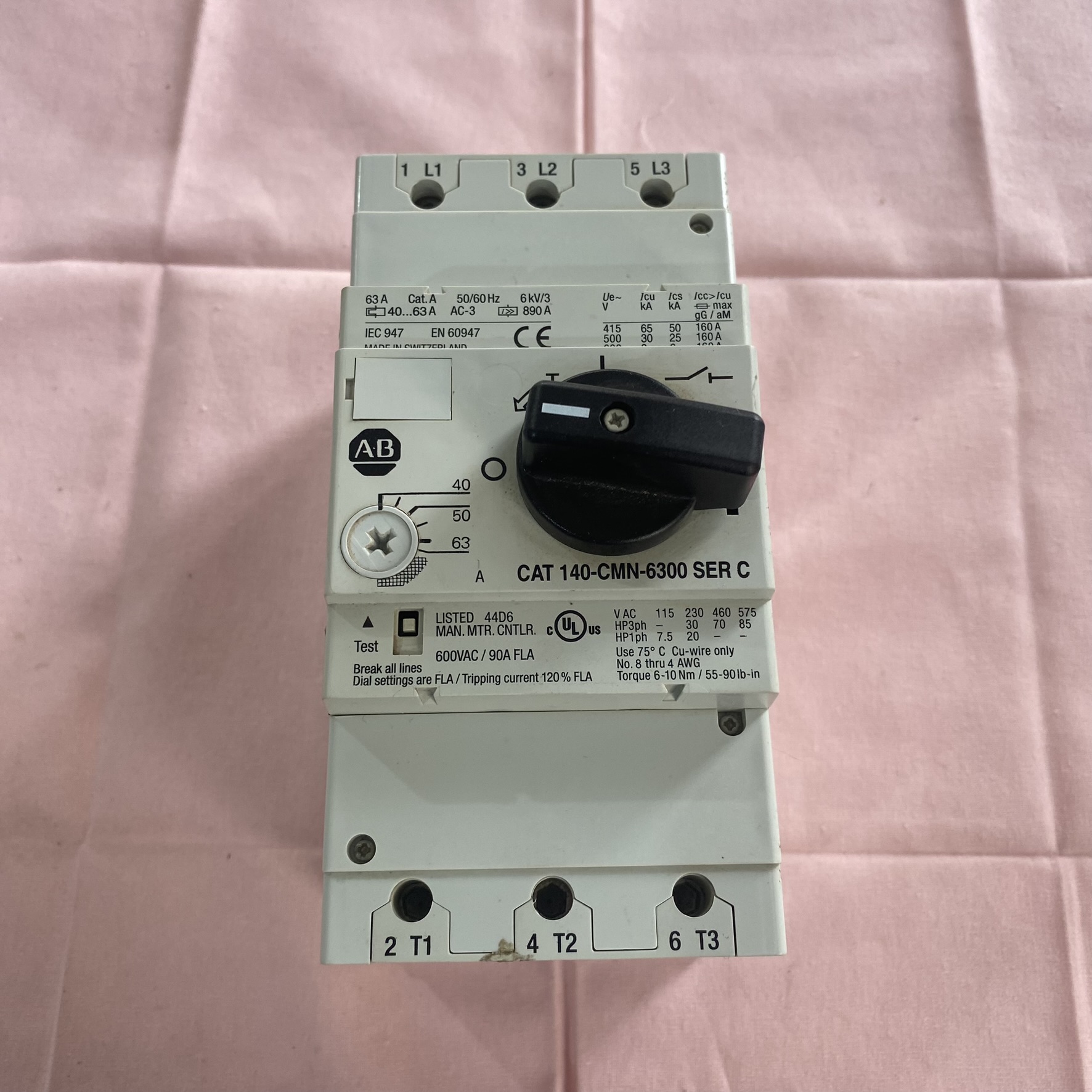

Allen-Bradley 罗克韦尔 140-CMN-6300/C 电机保护断路器

• 功能特性

• 手动断开功能：可作为手动 disconnect 开关，用于断开和隔离电动机分支电路，方便进行设备维护、检修等操作，确保人员安全。

• 短路保护：具备磁保护功能，即短路保护。当电路中出现短路故障，电流瞬间增大到磁释放电流时，断路器会迅速动作，切断电路，保护电机和其他设备免受短路电流的损害，其磁释放电流为 890A。

• 过载保护：通过双金属片等热保护元件实现过载保护功能。当电机长时间过载运行，电流超过设定的过载电流值时，双金属片会发热变形，推动脱扣机构动作，切断电路，防止电机因过热而损坏，脱扣等级为 10 级。

• 缺相保护：能够检测三相电路中的缺相故障，当三相电源中任一相出现断路时，断路器会及时动作，避免电机在缺相状态下运行而损坏。

• 状态指示：配备指示开关位置的辅助触点（NO/NC），以及脱扣指示触点，可区分短路和过载脱扣，便于操作人员快速了解断路器的工作状态和故障情况。

• 技术参数

• 额定工作电流：63A，可在 40A-63A 范围内进行调整，以适应不同电机的电流需求。

• 最大电流：90A，电路中的电流超过此值时，断路器可能会自动跳闸。

• 工作电压范围：230V-690V AC，适用于多种不同电压等级的三相交流电路。

• 适用 wire 尺寸：#8-14 AWG 铜导线，规定了连接断路器的导线规格。

• 机械操作寿命：30000 次，表明断路器的机械部件能够承受的操作次数，反映了其机械耐久性。

• 电气操作寿命：5000 次，指断路器在正常电气负载下能够可靠操作的次数。

• 应用场景

• 工业自动化生产线：用于保护各种电机设备，如输送带电机、风机电机、泵电机等，确保生产线的稳定运行，防止因电机故障导致的生产中断。

• 电力系统：在变电站、配电室等场所，用于保护电动机回路，对电机进行短路、过载和缺相保护，提高电力系统的可靠性和安全性。

• 机械设备制造：各类机械设备中的电机都可以使用该断路器进行保护，如机床、起重机、压缩机等，保障设备的正常运行和电机的使用寿命。

• 安装与维护

• 安装方式：支持面板安装或 DIN 导轨安装，方便在不同的控制柜或配电箱中进行安装。

• 维护要点：定期检查断路器的外观是否有损坏、过热迹象；检查连接端子是否松动，确保连接可靠；按照规定的周期对断路器进行功能测试，以保证其性能可靠。

• 产品类型：电机保护断路器。

• 额定工作电流：63A，可在 40A-63A 范围内进行调整。

• 电机容量：适用于电机容量 34kW。

• 极数：二级。

• 分断能力：400V 时可达 65kA。

• 保护功能：具备双金属过载保护，脱扣等级为 10 级，具有环境温度补偿和缺相保护功能；还具有短路保护功能，有限流功能，可与 100-CX 接触器实现 2 类保护功能。

• 状态指示：有指示开关位置的辅助触点（NO/NC），以及脱扣指示触点，可区分短路和过载脱扣。

• 安装方式：支持面板安装或 DIN 导轨安装。

• 产地：美国。

•

• 工业自动化生产线：可用于保护生产线上的各种电机设备，如物料输送系统中的输送带电机、包装设备中的电机、印刷设备中的电机等，确保生产线的稳定运行，防止因电机故障导致的生产中断。

• 食品和饮料行业：该行业的生产设备通常需要在较为严苛的环境下运行，如存在潮湿、腐蚀性物质等。140-CMN-6300/C 能够为食品加工设备、饮料灌装设备等的电机提供可靠保护，保证生产过程的安全性和连续性。

• 制药行业：制药生产过程对设备的可靠性和安全性要求极高，任何电机故障都可能影响药品质量。140-CMN-6300/C 可用于保护制药设备中的电机，如搅拌机、离心机、输送机等，确保制药生产的顺利进行。

• 电力系统：在变电站、配电室等场所，可用于保护电动机回路，对电机进行短路、过载和缺相保护，提高电力系统的可靠性和安全性。例如，用于保护电力变压器的冷却风机电机、高压开关柜中的操作机构电机等。

• 水 / 污水处理行业：水 / 污水处理过程中需要大量的电机驱动泵、风机等设备。140-CMN-6300/C 可以为这些电机提供保护，确保污水处理系统的正常运行，如污水泵电机、曝气风机电机等。

• 太阳能电池板系统：在太阳能电池板系统中，该断路器可用于保护驱动光伏板清扫设备的电机、光伏电站中的泵类电机等，保障太阳能发电系统的稳定运行。
