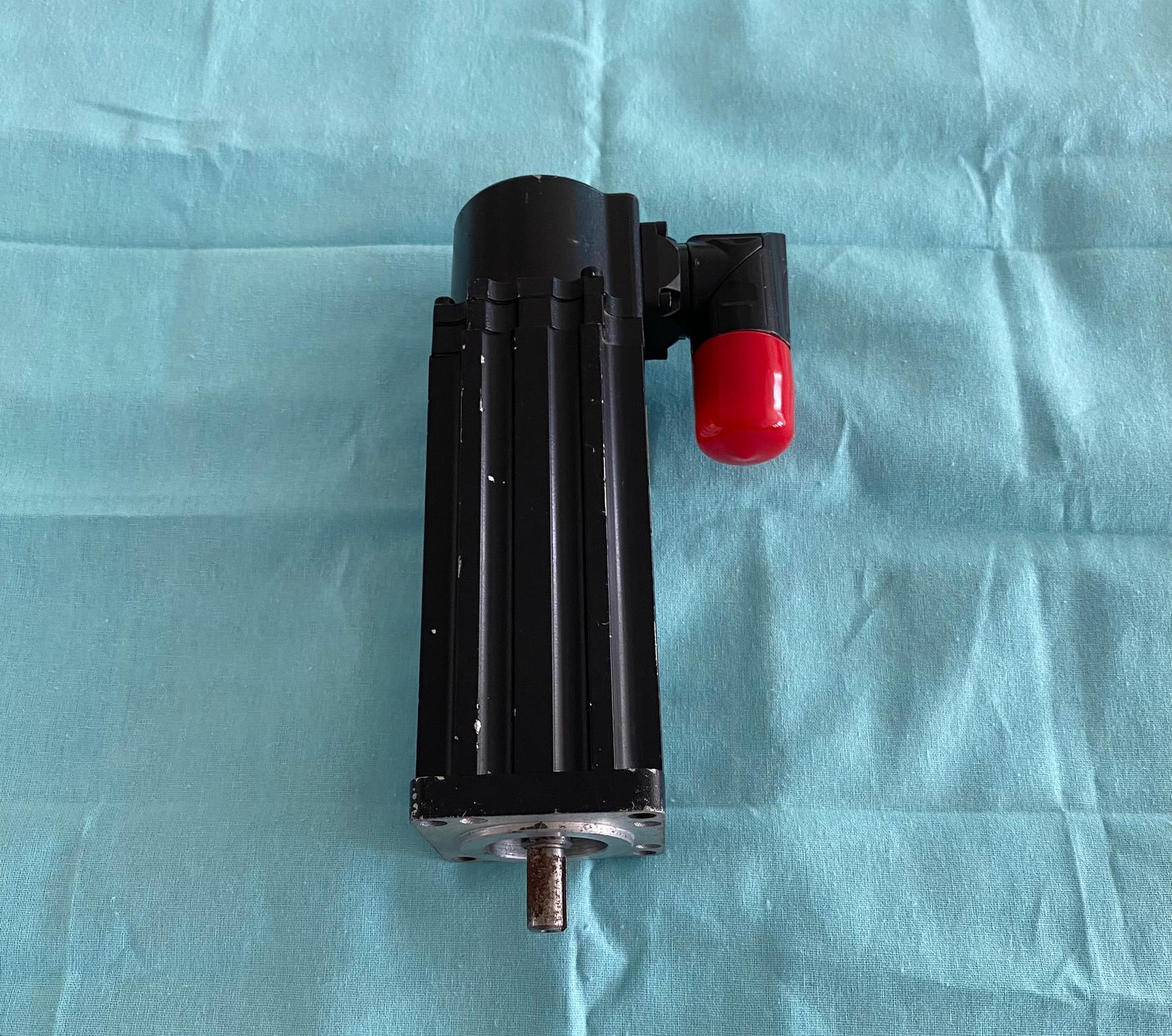

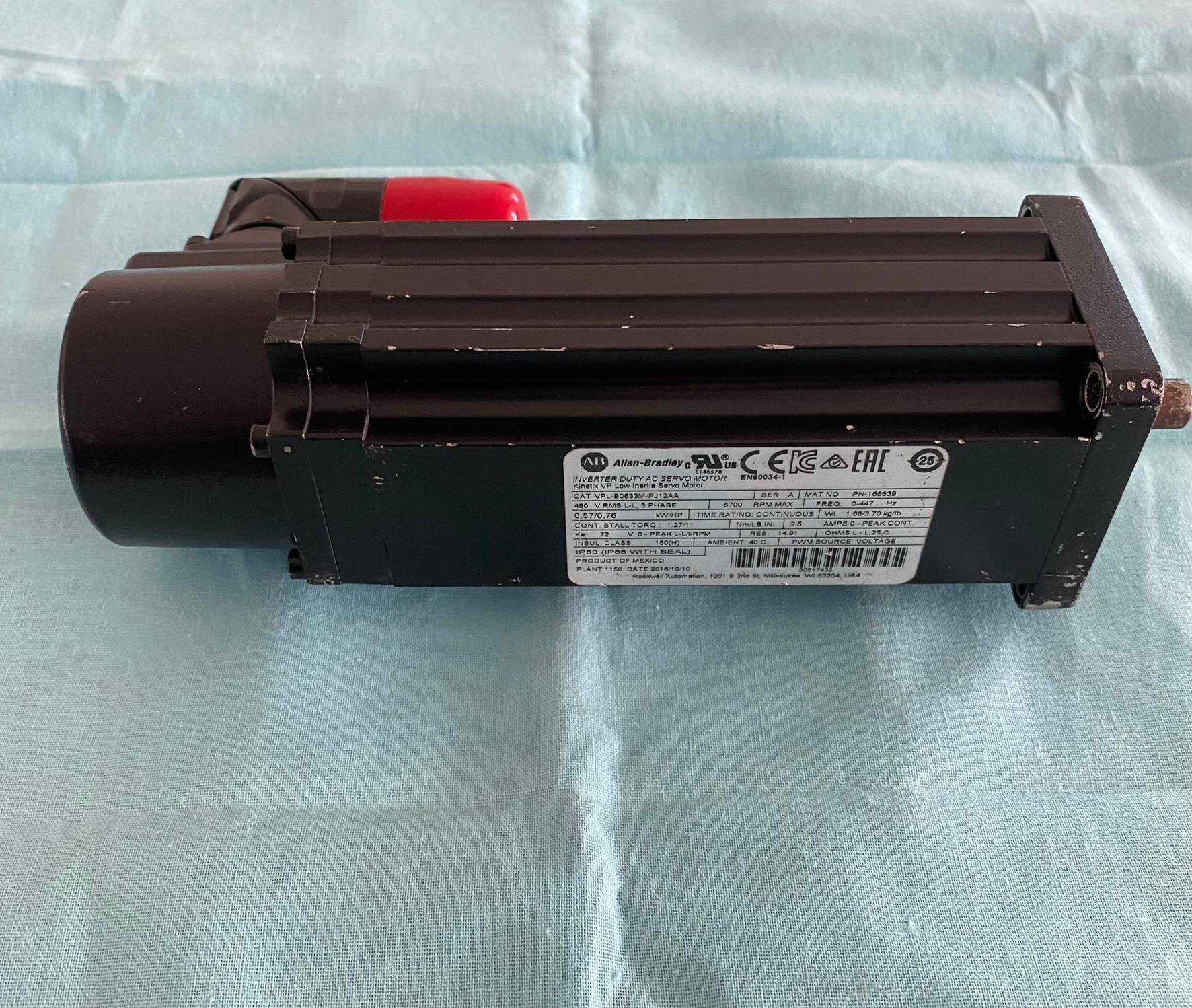

AB 罗克韦尔 vpl-80633M-PJ12AA伺服电机

一、型号与基本参数推测

1. 型号结构解析
   罗克韦尔 VPL 系列伺服电机的命名规则通常为：VPL-B [框架尺寸][磁栈数][电压等级]-[编码器类型][安装方式]。例如，VPL-B0633M-PJ12AA 表示：
   用户提供的型号VPL-80633M-PJ12AA可能存在以下情况：

• 笔误：前缀 “8” 可能为 “B” 的误写，实际应为VPL-B0633M-PJ12AA。

• 特殊定制：若型号无误，可能为特定行业或客户定制版本，但公开资料中未查询到该型号。

• B：低惯量系列

• 0633：63mm 框架尺寸（螺栓圆直径）

• M：3 磁栈设计

• PJ12AA：SpeedTec 直角 DIN 连接器、多圈编码器、无保持制动器

2. 核心参数参考（以 VPL-B0633M-PJ12AA 为例）

• 电气特性：480V AC 供电，6000 RPM 额定转速，适配 Kinetix 5500/5700 系列驱动器。

• 机械设计：63mm 框架尺寸，IEC 标准安装法兰，键轴结构，重量约 1.68kg。

• 反馈系统：18 位多圈绝对值编码器，支持 Hiperface DSL 协议，无需电池备份。

• 动态性能：连续堵转扭矩 1.27N・m，峰值扭矩 4.09N・m，适用于高响应场景。

二、应用场景与兼容性

1. 典型应用领域

• 精密机械：半导体设备、电子组装线（需高速启停和定位精度）。

• 包装与物料搬运：伺服驱动的传送带、分拣系统（需高动态响应）。

• 机器人关节：协作机器人或 SCARA 机器人（需低惯量与高扭矩密度）。

2. 系统兼容性

• 驱动器匹配：需搭配罗克韦尔 Kinetix 5500/5700 系列伺服驱动器，通过 EtherNet/IP 实现集成运动控制。

• 软件支持：使用 FactoryTalk Motion Analyzer 进行预设计仿真，UltraWARE 软件调试驱动器参数。

•

四、注意事项与维护

1. 安装与环境要求

• 确保安装面平整，避免振动；工作温度范围：0-40℃，湿度≤90%（无冷凝）。

• 使用屏蔽电缆减少电磁干扰，推荐搭配罗克韦尔 2090 系列伺服电缆。

2. 故障排查

• 常见问题：编码器通信故障（检查 Hiperface DSL 连接）、过载报警（降低负载或调整 PID 参数）。

• 诊断工具：通过 Kinetix 驱动器内置示波器监测电流 / 速度波形，定位异常点。

3. 合规性与认证

• 符合 CE、UL、CSA 认证，支持 CCC（中国强制性产品认证）.
