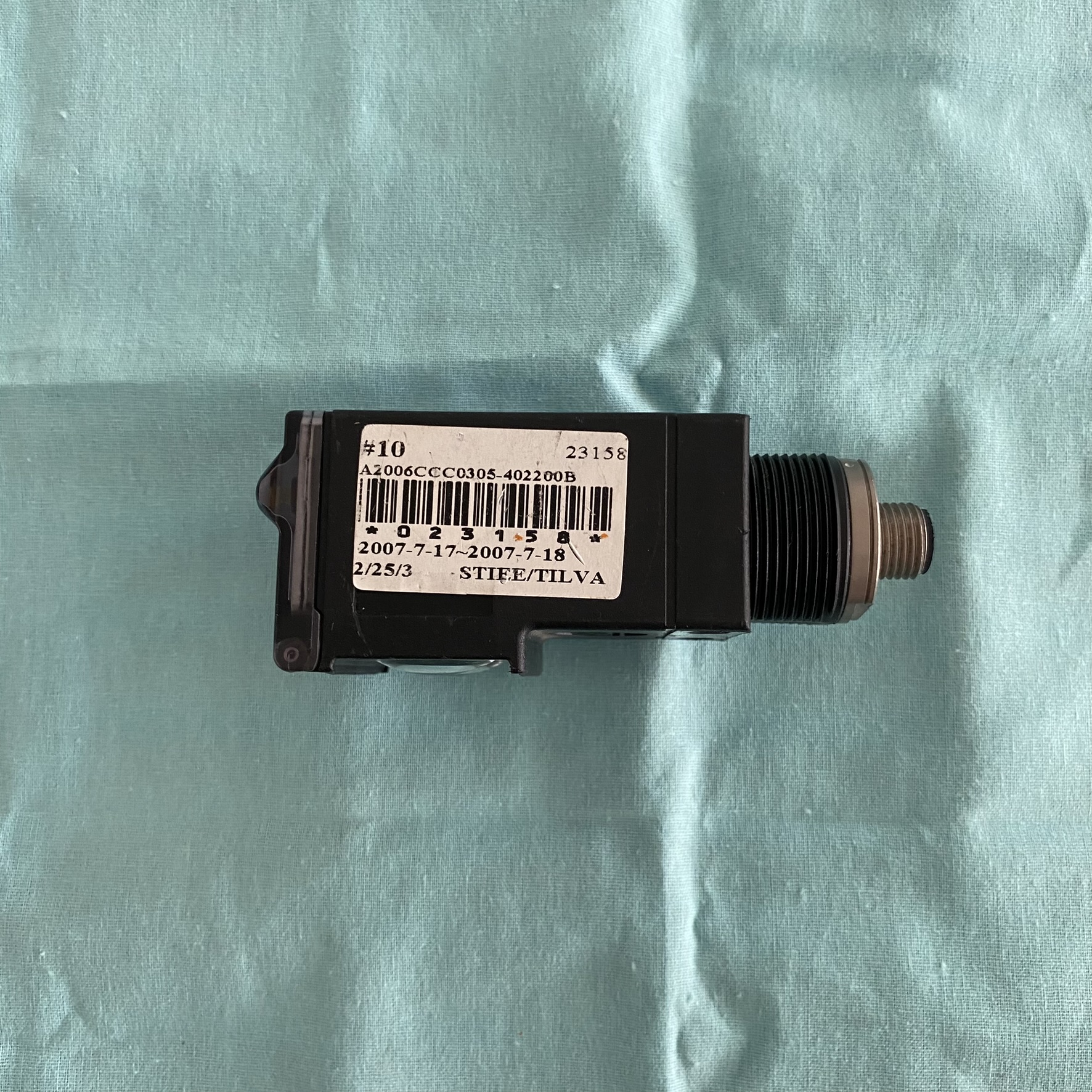

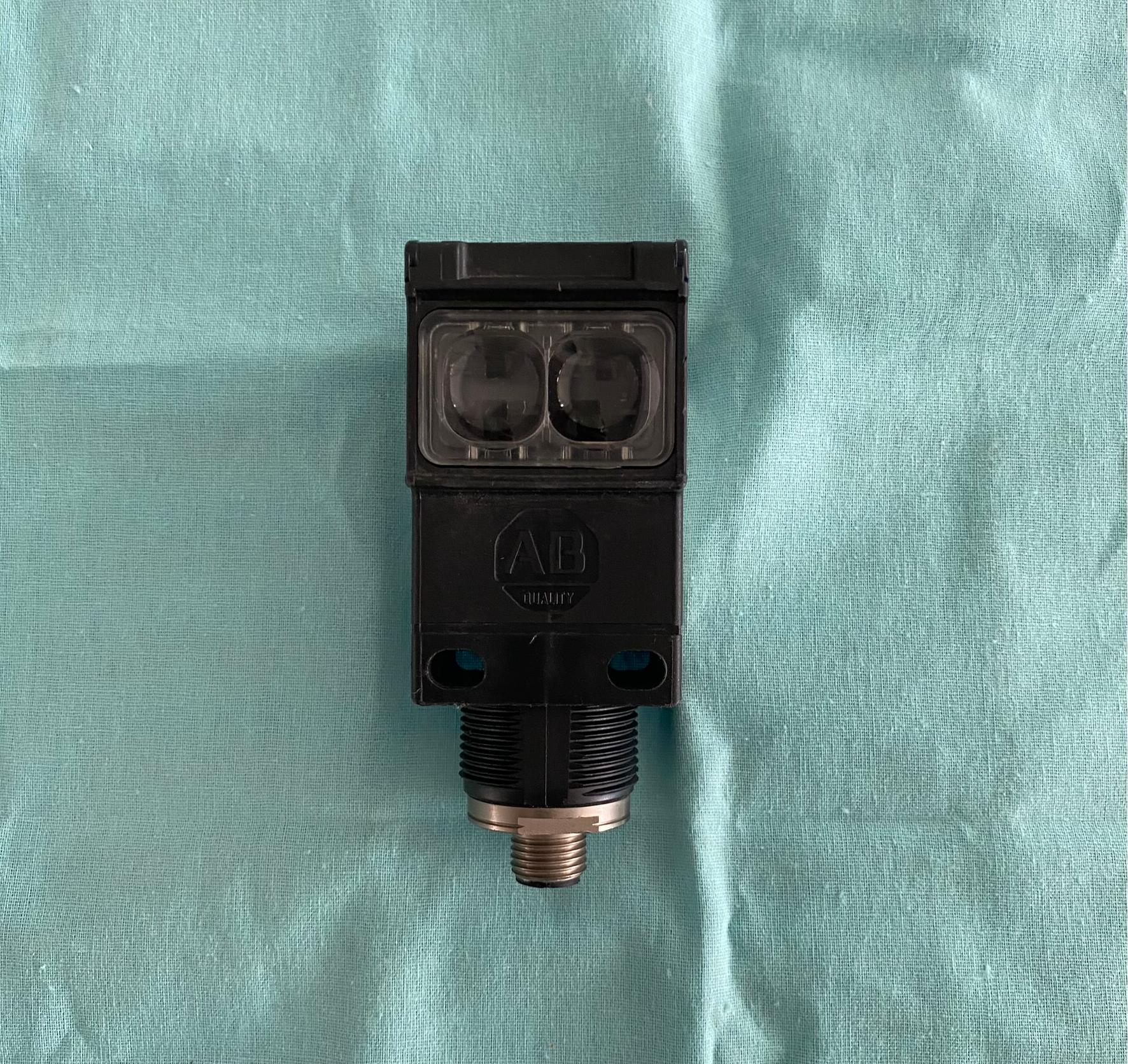

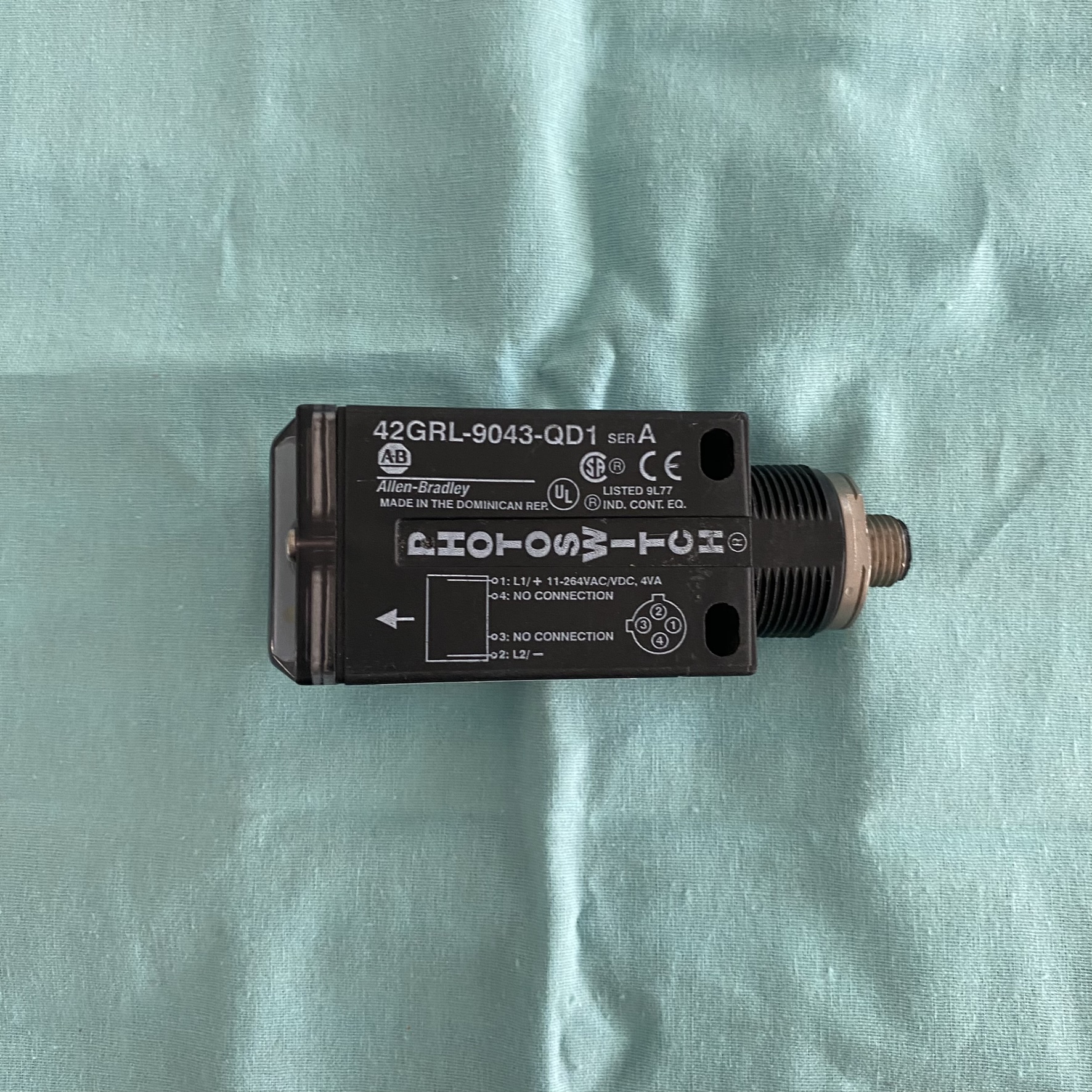

AB罗克韦尔42GRL-9043-QD1 通用光电传感器

产品类型与核心功能

• 传感器类型：透射光束型（Thru-Beam），通过发射和接收红外光检测目标物体的存在。

• 检测距离：最大可达 152 米（500 英尺），适用于长距离检测场景（如大型传送带、仓储物流）。

• 工作电压：支持宽电压范围 45-264V DC 或 40-264V AC，兼容多种工业电源环境。

• 输出特性：固态隔离常开（N.O.）触点，可直接驱动继电器或 PLC 输入模块，响应时间≤2 毫秒。

2. 技术参数与设计特点

• 防护等级：IP67（防尘防水）和 NEMA 13（防油防尘），适用于恶劣工业环境。

• 连接方式：采用 迷你快速断开（Mini Quick-Disconnect） 接口，支持 5 针微型 QD 插头，简化安装与维护。

• 材质与耐用性：外壳为 Valox® 塑料，抗冲击和振动（符合 IEC 60947-5-2 标准），工作温度范围 -34°C 至 70°C。

• 光源特性：880nm 红外光，抗环境光干扰能力强，适合室内外复杂光照条件。

•

3. 应用场景

• 工业自动化：检测生产线上的工件位置、计数或缺失（如汽车制造、食品包装）。

• 物流与仓储：长距离检测托盘、货物或 AGV（自动导引车）的通行状态。

• 机械安全：与光幕或安全继电器配合，实现区域防护（需搭配额外安全模块）。

4. 安装与维护建议

• 对齐要求：需确保发射器与接收器精确对准，建议使用激光对准工具辅助安装。

• 线缆选择：推荐使用屏蔽双绞线以减少电磁干扰，线缆长度不超过 2 米时可直接连接，超过需使用中继器。

• 故障诊断：通过黄色 LED 指示灯判断电源状态（亮：供电正常；灭：无电源），异常时需检查接线或更换传感器。
