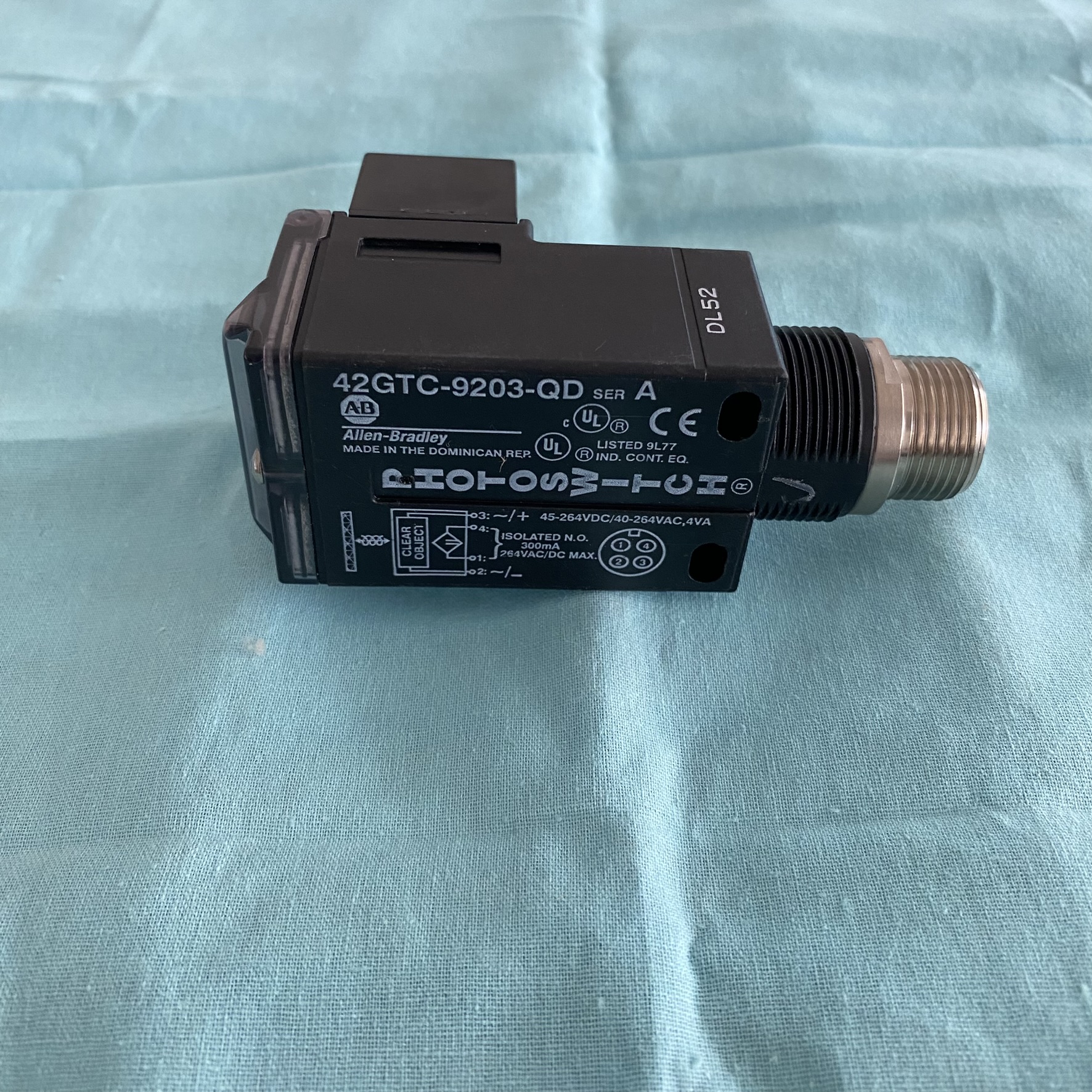

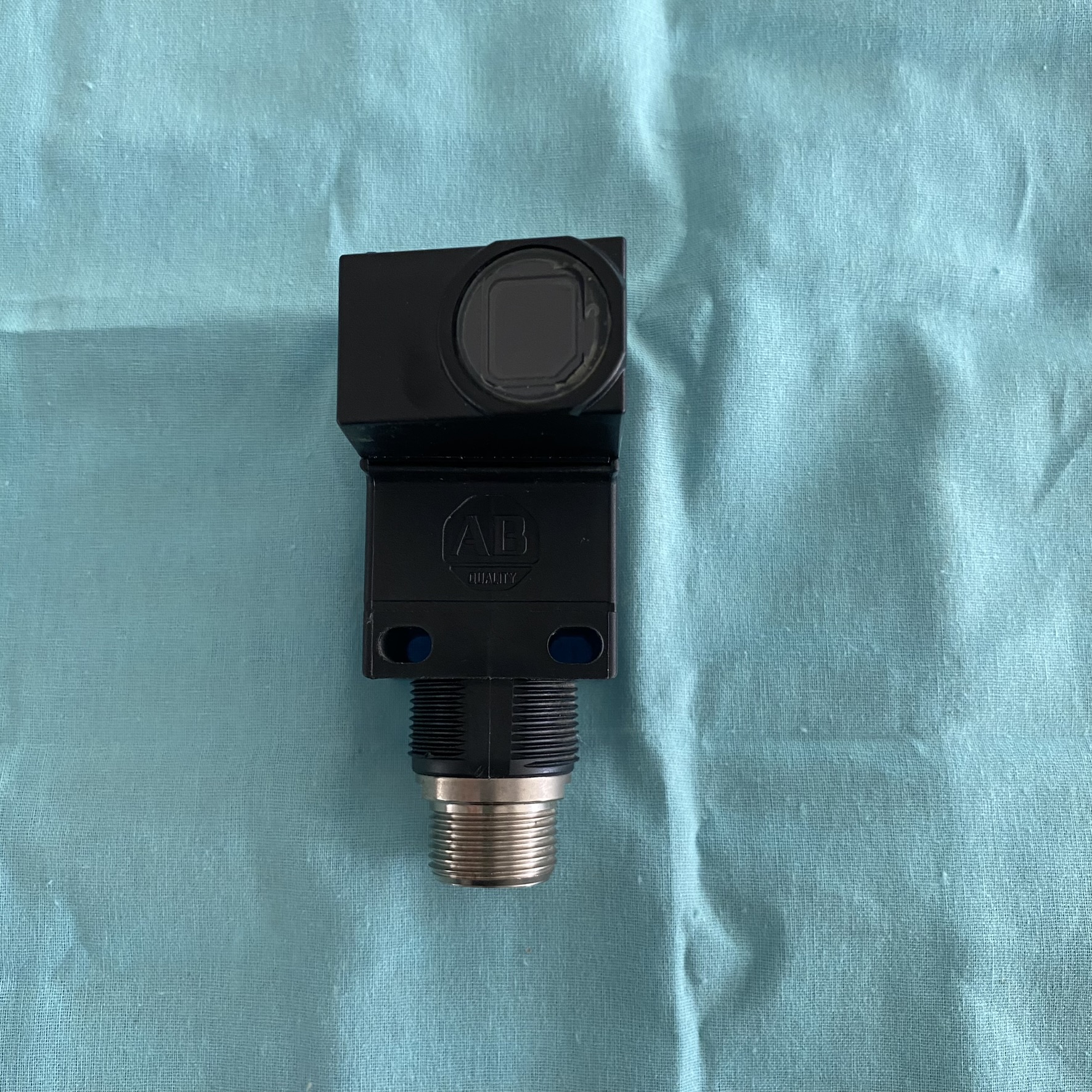

AB罗克韦尔 42GTC-9203-QD 漫反射型光电传感器

一、产品定位与应用

• 类型：属于 漫反射型光电传感器，通过发射红外光并检测反射光来判断物体是否存在。

• 典型应用：

• 包装机械中的物料通过检测。

• 食品加工设备中的容器定位。

• 物流分拣系统中的物体计数。

• 恶劣环境（如高湿度、粉尘）下的工业检测。

二、技术参数与特性

1. 电气特性：

• 供电电压：支持宽电压输入，AC/DC 40-264V（部分资料显示为 70-264V AC/DC），适应不同工业电源环境。

• 输出类型：固态隔离常开（N.O.）输出，最大负载电流 300mA，可直接驱动继电器或 PLC 输入模块。

• 响应时间：2 毫秒，适用于高速检测场景。

2. 物理特性：

• 防护等级：IP69K（防尘、防高压水喷射）和 NEMA 3/4X/6P/12/13，可耐受高温、高压清洗，适合食品医药等高卫生要求行业。

• 外壳材料：Valox® 工程塑料，抗冲击和化学腐蚀。

• 连接方式：4 针 DC 迷你 QD（快速断开）接口，支持 M12 连接器，便于现场安装与维护。

3. 光学特性：

• 检测距离：最大 1.2 米（漫反射模式），可通过旋钮手动调节灵敏度。

• 光源：可见红色 LED（660nm），便于现场对准与调试。

一、核心工业场景应用

1. 汽车制造与零部件加工

• 焊装线检测：在车身焊接工位，传感器通过检测金属件边缘位置，确保焊枪精准定位，避免漏焊或偏移。其 耐油污特性（Valox® 外壳抗化学腐蚀）可适应焊接飞溅环境。

• 装配质量控制：检测玻璃升降器、座椅滑轨等零部件的安装状态，例如通过反射光强度变化识别是否存在螺丝缺失或部件变形。

• 物流 AGV 导航：在自动化物流小车中，用于检测前方障碍物或路径标识，结合 可见红光 LED 快速校准安装角度，确保 AGV 在复杂车间环境中的运行安全。

2. 食品与医药生产

• 无菌灌装监控：在制药行业的西林瓶灌装线，传感器通过 防尘防高压水喷射（IP69K）特性，在 CIP/SIP 清洗后仍能稳定检测瓶体是否在位，避免药品污染。

• 包装完整性检测：在食品包装线，检测铝箔封口是否完全覆盖容器边缘，通过 背景抑制功能（需手动调节灵敏度）过滤金属反光干扰，识别透明塑料瓶中的液位高度。

• 输送带异物剔除：在乳制品生产线，实时检测输送带上的塑料碎片或金属杂质，触发剔除机构动作，响应时间 ≤2 毫秒 可匹配高速生产线（如 60 瓶 / 分钟）。

3. 物流仓储与分拣系统

• 立体库货位管理：在货架入口检测托盘是否完全进入指定货位，通过 漫反射模式（无需反光板）减少安装复杂度，适应不同尺寸托盘的动态检测。

• 交叉带分拣机触发：在物流分拣中心，检测包裹边缘位置以控制分拣推杆动作，其 AC/DC 宽电压输入（40-264V）可兼容不同区域的供电标准。

• AGV 避障与路径跟踪：在仓储机器人中，通过 多级灵敏度调节 实现近距离（0.2 米）精细避障和远距离（1.2 米）路径识别，支持多传感器组网实现无死角覆盖。

4. 化工与重工业环境

• 粉尘环境物料检测：在矿山碎石生产线，检测输送带矿石的堆积高度，通过 抗粉尘设计（IP69K 密封）避免光学窗口堵塞，误检率低于 0.5%。

• 高温设备状态监控：在冶金熔炉旁，检测炉门开合状态或冷却水管路泄漏，传感器可耐受 -40°C 至 85°C 环境温度，并通过 金属安装支架 增强抗振动能力（10-55Hz 振动测试合格）。

• 化工罐区液位预警：在储罐顶部安装，通过检测液面反射光强度变化，实现 非接触式液位监测，替代传统接触式浮球开关，避免腐蚀风险。

二、细分行业深度应用

1. 电子与半导体制造

• 晶圆搬运定位：在洁净车间，检测晶圆承载盒的位置偏移，通过 微米级光斑聚焦（660nm 红光）确保机械手精准抓取，适应半导体行业对精度（±0.1mm）的严苛要求。

• PCB 板缺陷检测：在 SMT 贴片环节，检测元件引脚是否焊接到位，通过 背景抑制功能 区分焊锡反光与元件本体，减少误判率。

2. 光伏与新能源设备

• 硅片切割监控：在多线切割机中，检测硅片切割后的边缘崩边缺陷，通过 高速响应特性（2 毫秒）及时停机，避免整批硅片报废。

• 电池模组装配：在锂电池生产线，检测极片叠片层数是否符合工艺要求，利用 漫反射光强梯度分析 识别极片错位或厚度异常。

3. 包装与印刷机械

• 标签贴合检测：在日化产品包装线，检测标签是否完全贴合瓶身，通过 光强阈值设定 区分标签与透明瓶体，支持 0.5 米检测距离 下的动态跟踪。

• 薄膜张力控制：在塑料薄膜生产线，检测薄膜边缘位置以调节收卷张力，传感器 抗环境光干扰能力（白炽灯 5000 lux 免疫）可适应不同车间照明条件。

•

4. 农业与食品加工

• 粮食仓储虫害监测：在粮仓入口，通过检测昆虫飞行时的微小遮挡信号，触发虫害预警系统，其 低功耗设计（待机电流＜10mA）可适配太阳能供电方案。

• 果蔬分级筛选：在水果分拣线，检测苹果、柑橘等球体直径，通过 多传感器阵列（间隔 10cm 安装）实现三维轮廓扫描，分级准确率＞98%。

三、特殊环境适配方案

1. 极端工况应用

• 高压清洗场景：在肉类加工车间，传感器表面的 Ecolab 认证涂层 可耐受 1200 psi 高压水枪冲洗，持续工作寿命＞5000 小时。

• 高湿度环境：在酿酒厂发酵罐区，通过 IP69K 密封胶圈 防止冷凝水侵入，配合 加热元件（需外接）避免光学窗口结雾。

2. 复杂介质检测

• 透明物体识别：检测玻璃药瓶中的液体液位时，可通过 漫反射光强衰减曲线 分析，区分玻璃与液体界面，精度可达 ±1mm。

• 深色材料检测：在汽车内饰生产线，检测黑色橡胶件的安装位置，通过 高灵敏度模式（需手动调节旋钮）将检测距离延长至 1.2 米。

四、选型与扩展建议

1. 安全功能适配：

• 若用于安全光幕（如机械手防护），需搭配 SIL 2 等级控制器（如罗克韦尔 GuardLogix），并通过 双通道冗余设计 满足 ISO 13849-1 标准。

2. 智能升级路径：

• 替代方案可选用 42GRC-9203-QD1，其支持 IO-Link 通信，可远程配置灵敏度、读取诊断数据，减少 30% 现场调试时间。

3. 多传感器组网：

• 在大型仓储系统中，可通过 菊花链拓扑 连接多个 42GTC-9203-QD，利用 同步触发功能 实现区域级检测，覆盖面积达 1000 平方米以上。
