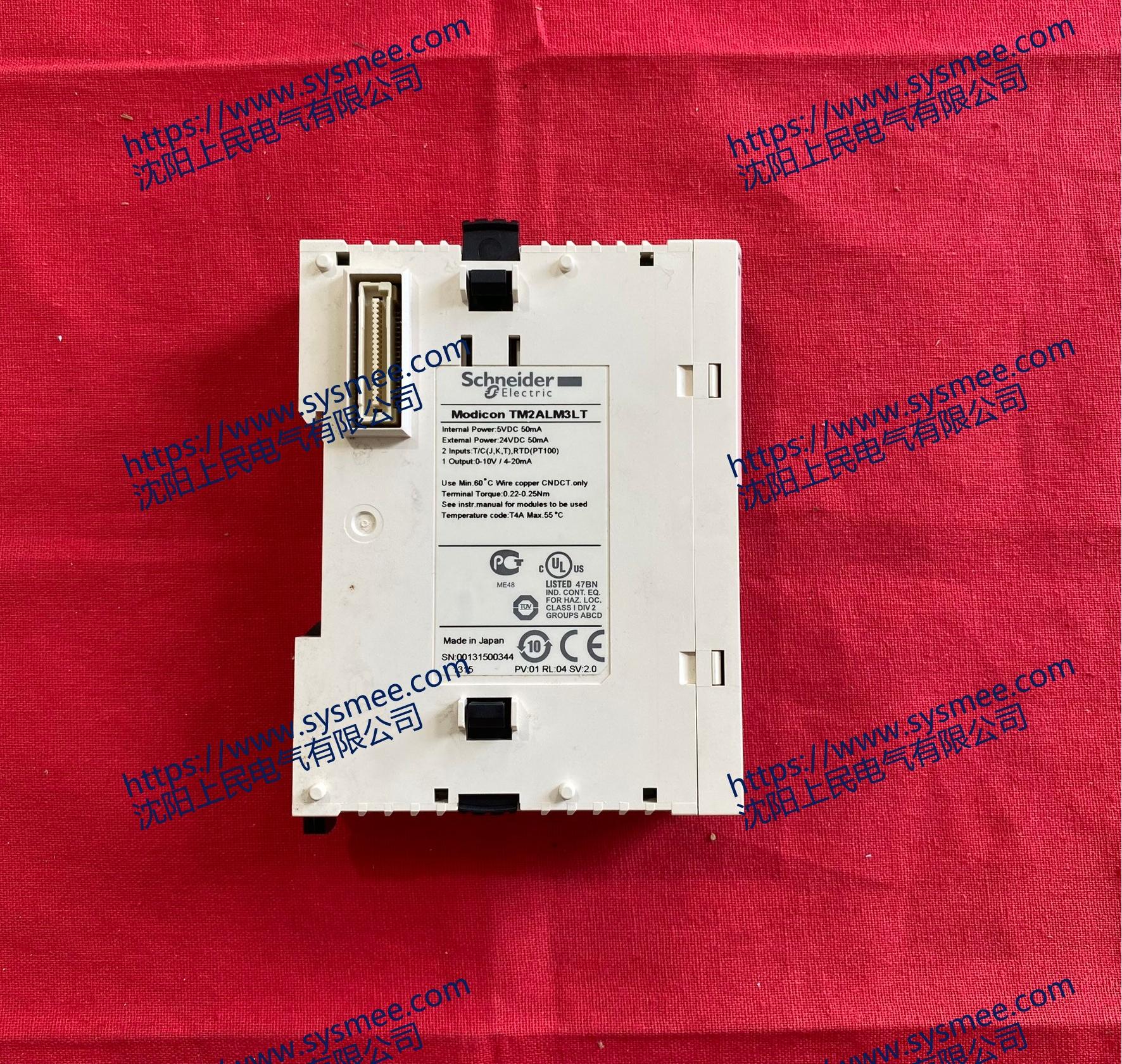

基本信息

• 所属系列：属于施耐德电气的 Twido 系列可编程控制器的扩展模块，主要与 Modicon M238 逻辑控制器配合使用.

• 产品功能：可实现对模拟量信号的采集和输出控制，为控制系统增加模拟量输入输出通道，从而实现对温度、压力、流量等模拟量信号的监测与控制.

技术参数

• 模拟量输入：具有 2 路模拟量输入通道，输入类型为热电偶或温度信号，精度为 12 位.

• 模拟量输出：配备 1 路模拟量输出通道，输出类型为 0~10V 电压或 4~20mA 电流，精度同样为 12 位.

• 电源电压：额定电源电压为 24V DC.

• 电气连接：采用 1 个可拆卸的螺钉端子块进行电气连接，方便安装和维护.

• 电流消耗：内部 5V DC 时电流消耗为 50mA，外部 24V DC 时电流消耗为 50mA.

•

物理特性

• 尺寸：其尺寸约为 95.6 x 27.3 x 94.5 mm.

• 重量：约 0.19 lb (0.085 kg).

• 功能特点


• 模拟量输入输出功能强大：配备 2 路模拟量输入通道和 1 路模拟量输出通道，输入类型涵盖热电偶、温度探针等多种，输出类型有 0~10V 电压或 4~20mA 电流，可满足多种工业场景下对不同类型模拟量信号的采集与控制需求.

• 高精度测量与控制：模拟量输入和输出的分辨率均为 12 位，能够提供较为精确的测量和控制结果，有效保证系统的控制精度和稳定性，适用于对精度要求较高的工业自动化控制场合.

• 多种输入类型选择：模拟量输入支持 3 线 Pt 探头温度探针、热电偶 J、K、T 等多种类型，测量范围广，如热电偶测量范围为 0~1200°C、0~1300°C、0~400°C 等，可满足不同传感器信号的接入需求，方便用户根据实际应用场景选择合适的输入类型.

• 良好的电气性能：输入阻抗 >=1MΩ，电压输出时负载阻抗 >=2000Ω，电流输出时负载阻抗 <=300Ω，具有较强的带载能力和抗干扰能力，确保信号传输的准确性和稳定性，可适应较为复杂的工业电气环境.

• 快速的转换与稳定时间：稳定时间为 20ms，转换时间为 20ms+1 控制器周期，能够快速地对模拟量信号进行采集和转换，提高系统的实时性和响应速度，可满足工业现场快速变化的信号监测与控制需求.

• 低串音干扰：串音 <=2LSB，有效降低了通道之间的信号干扰，保证了各通道信号的独立性和准确性，提高了系统的可靠性和稳定性，确保系统在多通道信号采集与输出时的正常运行.

• 通道隔离保护：通道与内部逻辑之间采用光耦隔离，具有良好的绝缘性能，可有效防止外部干扰信号对内部电路的影响，同时也能保护内部电路免受外部高电压、大电流等异常情况的损坏，增强了系统的抗干扰能力和可靠性.

•

• 紧凑的结构设计：尺寸小巧，重量仅约 0.085kg，宽度 23.5mm、深度 70mm、高度 90mm，占用空间小，便于在空间有限的设备或控制柜中安装和使用，可灵活应用于各种小型化、紧凑型的工业自动化控制系统.

• 灵活的配置与扩展：作为 Twido 系列可编程控制器的扩展模块，可与多种本体控制器配合使用，最多可扩展 7 个数字量或模拟量模块，用户可根据实际需求灵活配置和扩展系统的 I/O 点数，实现系统的个性化定制和功能扩展.

• 丰富的通信协议支持：支持 Modbus、CANopen、Ethernet 等多种通信协议，可方便地与其他设备进行通信和数据交换，实现系统的网络化控制和远程监控，便于与不同厂家的设备集成，构建复杂的工业自动化网络控制系统.
