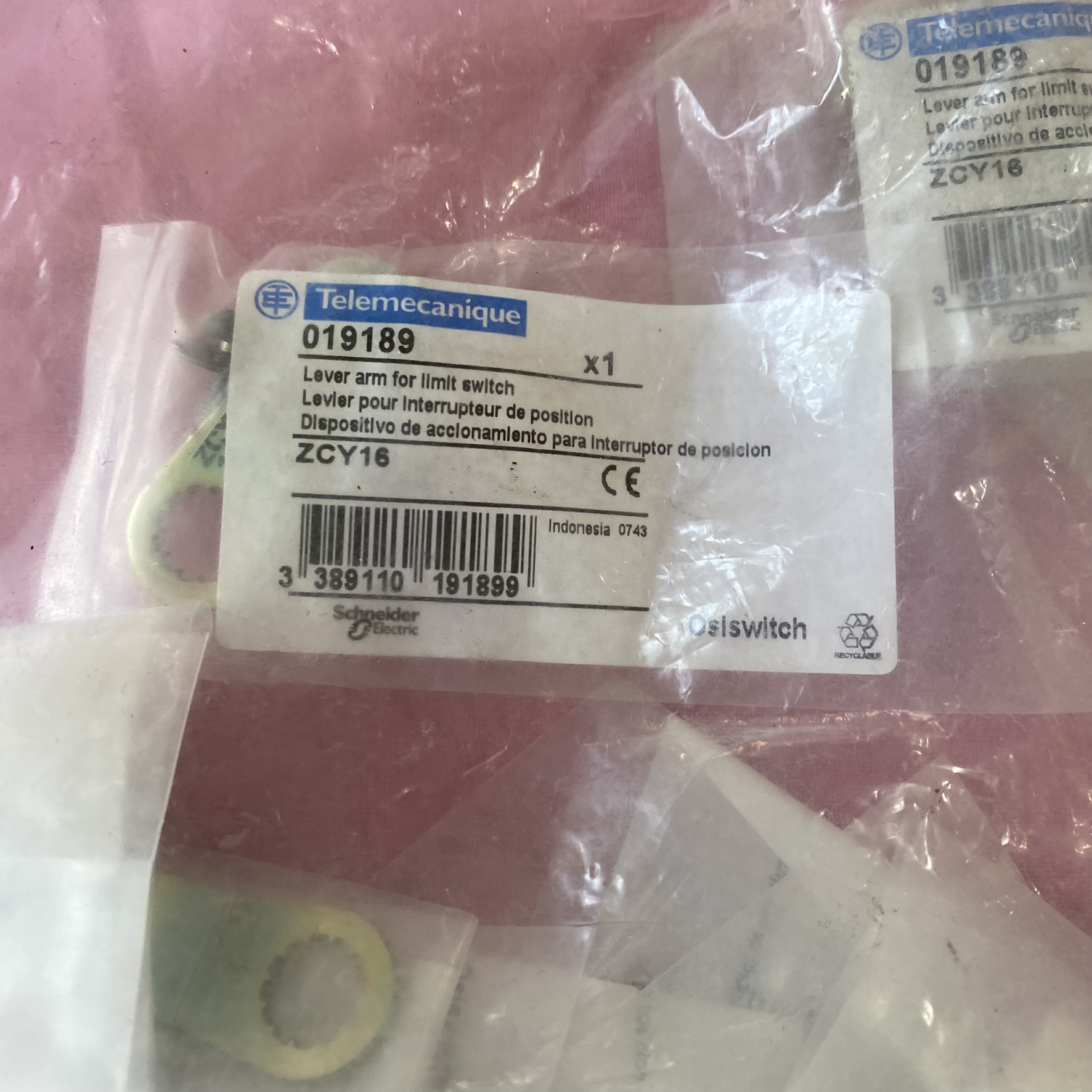

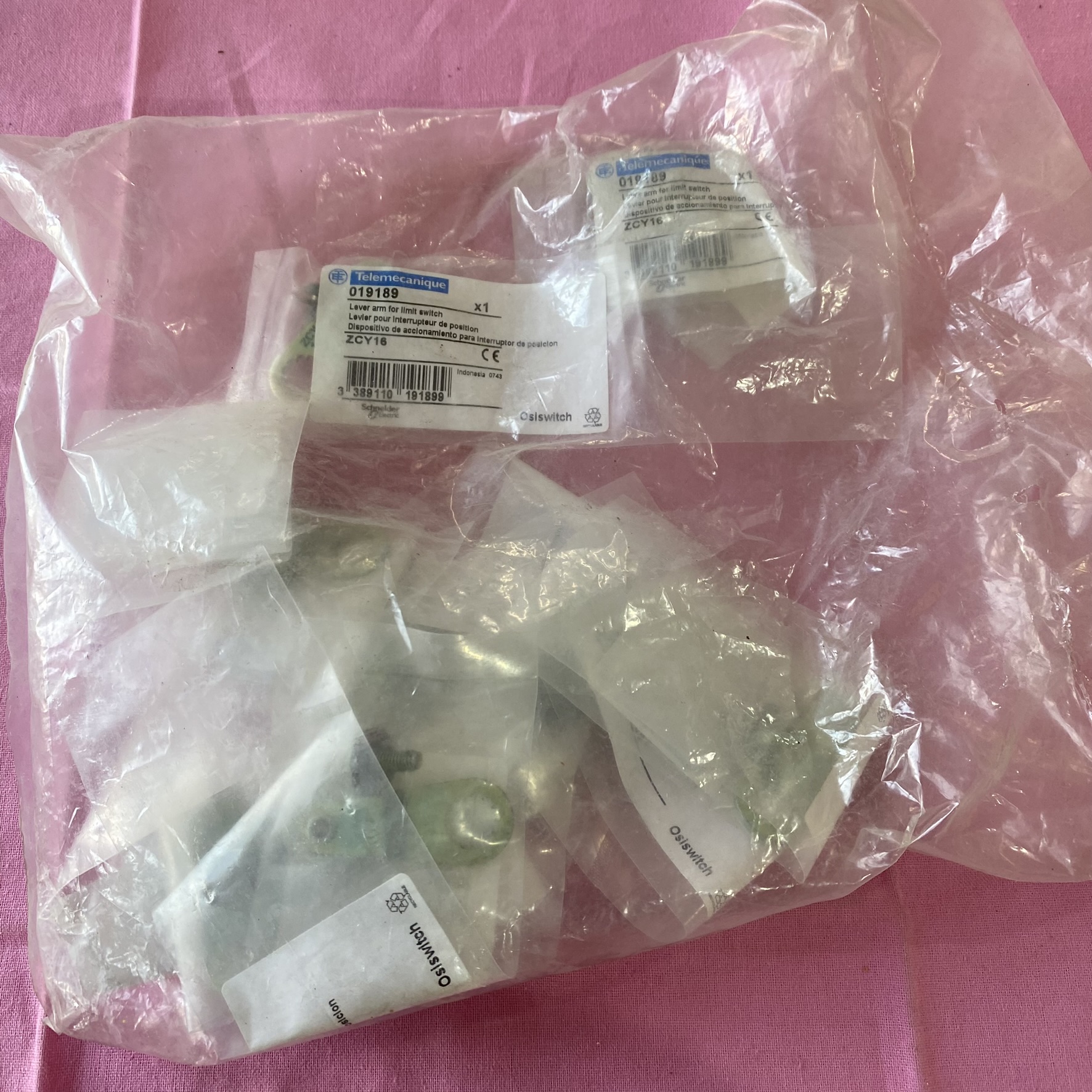

• 制造商型号：ZCY16。

• 触发方式：30° 凸沿。

• 材质：金属。

• 系列：XC。

• 类型：不锈钢钢滚轮摇杆，直径为 φ16。

• 产品特征：与限位开关本体组合使用

• 机床领域：可用于数控切割机床等设备，在机床运行时检测工件、电机、液压缸及其他执行机构的位置，为控制系统提供及时准确的信息，实现自动化操作和保护，比如控制刀具的行程范围，防止刀具超出行程而损坏机床或工件。

• 物流与输送设备：在传送带系统中，限位开关操作杆可检测传送带的运行位置，当传送带到达指定位置或出现异常偏移时，触发限位开关，使设备停止运行或发出警报，保障物流输送的稳定和安全。

• 电梯控制：用于电梯的平层定位和超程保护。当电梯轿厢到达目标楼层时，限位开关操作杆被触发，确保电梯准确平层；同时，在电梯运行过程中，若轿厢超出正常行程范围，限位开关操作杆会触发相应的保护机制，防止电梯发生冲顶或蹲底事故。

• 起重机械：如塔式起重机，限位开关操作杆可设置在塔吊的小车变幅机构和轨道运行机构上，用于检测小车的行程位置和塔吊的运行位置，当达到极限位置时，触发限位开关，停止相应机构的运动，避免发生碰撞等事故。

• 自动化生产线：在各种自动化生产线上，限位开关操作杆可检测生产线上的工件或设备部件的位置，实现自动控制和顺序控制。例如，当工件传输到指定位置时，触发限位开关，启动下一步的加工工序或运输动作。

• 包装机械：在自动包装机中，限位开关操作杆可用于控制包装材料的输送长度、包装容器的定位等，确保包装过程的准确性和一致性，当包装材料输送到设定长度或包装容器到达指定位置时，触发限位开关，进行下一步的包装操作。

• 机械制造行业：可用于数控切割机床、机械手臂等设备中，检测工件、电机、液压缸及其他执行机构的位置，实现自动化操作和保护。

• 汽车行业：在汽车的生产线上，限位开关操作杆可用于控制生产设备的运行位置和行程。同时，在汽车座椅调节、后视镜和方向盘等调节系统中也有应用，以实现精确的位置控制。

• 物流与输送行业：在智能物流系统的传送带、自动分拣设备等中，用于检测物体的位置和设备的运行状态，确保物流输送的准确和高效。

• 包装行业：用于控制包装机械的运行和停机，比如在自动包装机中，检测包装材料的输送长度、包装容器的定位等，确保包装过程的准确性和一致性。

• 航空航天行业：可应用于飞机座椅、舱门和起落架等调节系统中，对设备的位置进行精确控制和限位保护，满足航空航天领域对高精度和高可靠性的要求。

• 医疗器械行业：在手术台、医疗影像设备、康复器械等医疗器械中，限位开关操作杆可用于精确控制设备部件的位置，确保医疗操作的安全和准确。

• 建筑与施工行业：在建筑施工中的电梯控制、塔式起重机等设备中，用于检测设备的运行位置和极限位置，保障施工安全。

• 化工行业：在化工生产中的各种机械设备上，限位开关操作杆可用于监测设备的运行状态和位置，防止设备超行程运行，确保生产过程的安全和稳定

•

一、核心结构与触发逻辑

1. 机械结构组成
   ZCY16 操作杆主要由不锈钢滚轮、摆臂、转轴和连接底座组成：

• 滚轮：直径 16mm（型号中 “16” 的含义），采用耐磨不锈钢材质，可减少与触发物体（如机械挡板、工件）接触时的磨损。

• 摆臂与转轴：摆臂可绕转轴灵活转动（触发角度约 30°，即 “30° 凸沿触发” 设计），当外部物体推动滚轮时，摆臂随转轴旋转，将机械力传递至限位开关内部的触点机构。

• 底座：与限位开关本体（如 XCKD、XCKP、XCMD 系列）的安装接口匹配，确保操作杆与开关内部机构精准联动。

2. 触发与复位机制

• 触发过程：当设备运动部件（如机械臂、传送带挡板）接触并推动 ZCY16 的滚轮时，摆臂绕转轴旋转，通过机械连杆带动限位开关内部的微动触点或弹簧机构动作 —— 常闭触点断开，常开触点闭合，输出电气信号（如通断信号）。

• 复位过程：当外部推力消失（运动部件离开），操作杆通过内置复位弹簧（或限位开关本体的弹簧）回到初始位置，触点恢复原始状态（常开断开、常闭闭合），完成一次信号循环。

二、与限位开关本体的协同工作

1. 机械位置检测：设备运行时，运动部件（如工件、挡板）接近或触碰 ZCY16 的滚轮，产生机械位移。

2. 力的传递：滚轮受推力后，摆臂旋转并通过连杆驱动限位开关内部的触点机构（如银触点）动作。

3. 电气信号输出：触点状态改变（如从 “通” 到 “断” 或反之），通过导线将信号传递至控制系统（如 PLC、继电器），触发设备停机、换向或报警等动作。

• 例如：在传送带系统中，当工件到达指定位置时，推动 ZCY16 滚轮，触发开关触点闭合，PLC 接收信号后控制传送带暂停，等待下一步工序。

三、关键特性与可靠性设计

1. 触发角度与灵敏度
   采用 “30° 凸沿触发” 设计，即摆臂旋转 30° 左右即可触发限位开关动作，确保对位置变化的灵敏响应，同时避免因微小振动导致的误触发。
2. 机械耐久性

• 滚轮与摆臂采用不锈钢材质，抗腐蚀、耐磨损，适应工业环境中的粉尘、油污等工况。

• 转轴处采用精密轴承或自润滑结构，确保长期频繁动作（可达百万次以上）后仍能稳定触发。

3. 防护与适配性

• 操作杆本身具备一定防护能力（配合限位开关本体可达到 IP65/IP67 防护等级），可在潮湿、多尘环境中使用。

• 底座接口与施耐德 XCKD、XCKP、XCMD 等系列限位开关兼容，通过标准化安装孔位实现快速组装。
