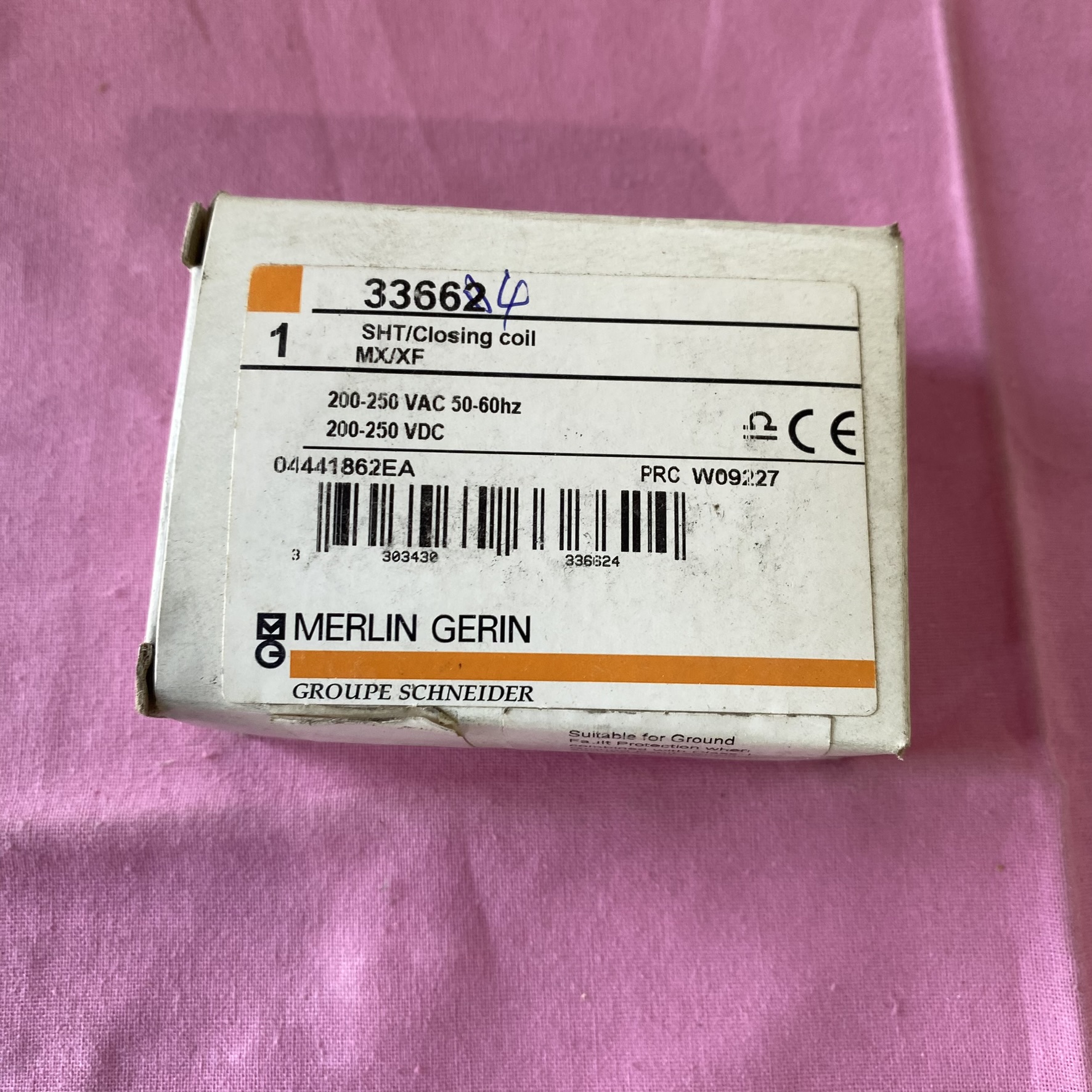

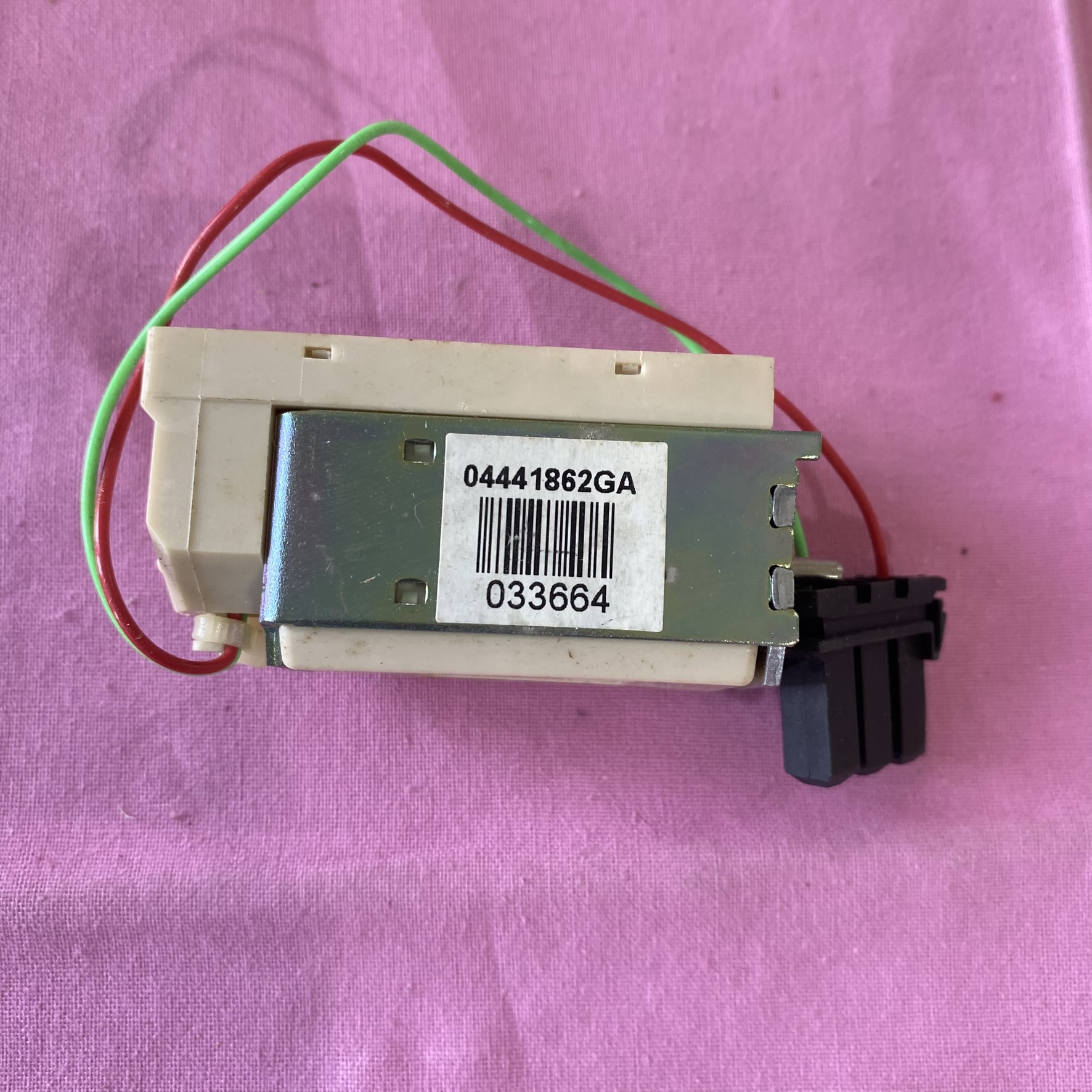

• 产品类型：SHR 表示分离线圈，MX 为分励脱扣线圈，用于控制断路器的分闸操作，而 XF 是合闸线圈，33664 对应的是 MX 分励脱扣线圈，并非 XF 合闸线圈。

• 应用场景：分励脱扣线圈（MX）通常用于远程控制断路器分闸。当需要在远离断路器的地方进行分闸操作，或者与其他保护装置、控制系统联动，在特定故障情况下自动分闸时，就可以使用分励脱扣线圈。

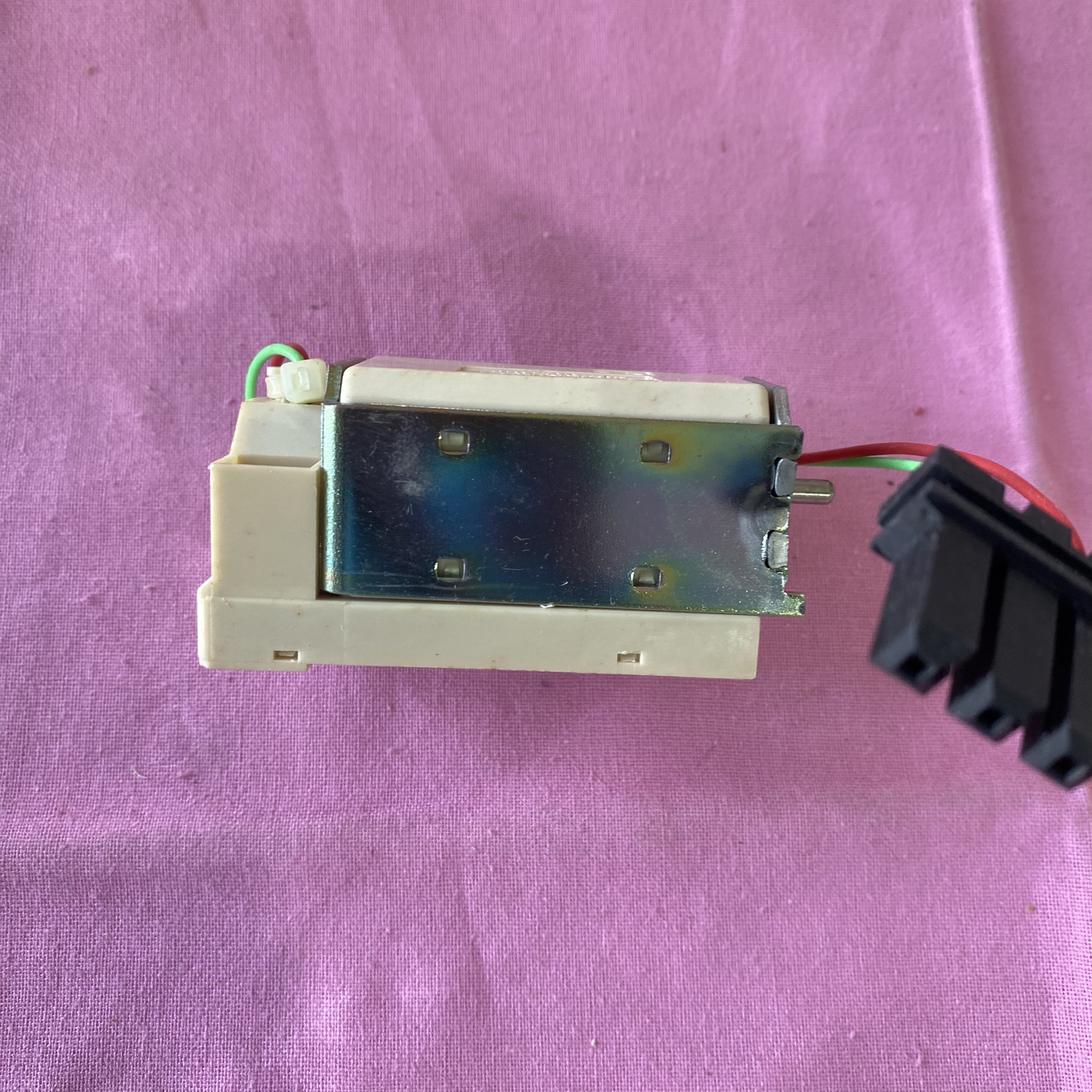

• 技术参数：该分励脱扣线圈为固定式，适用于施耐德 ComPacT NS630b/NS3200 断路器，额定电压为 380/480VAC

一、线圈烧毁或短路（最严重故障）

故障表现：

• 线圈通电后无动作，万用表测量 D1-D2 端子电阻为 0Ω（短路）或无穷大（断路）；

• 伴随焦糊味，线圈外观发黑、绝缘层熔化。

核心原因：

1. 电压等级不符：误接高于额定电压（380-480V AC）的电源（如 220V 或 380V 单相接入），导致线圈电流骤增烧毁。

2. 通电时间过长：分励线圈为瞬时工作制（≤0.5 秒），若控制回路继电器粘连导致长期通电，线圈因过热烧毁。

3. 绝缘老化：长期运行后漆包线绝缘层脆化，或环境湿度超标（＞85% RH）导致匝间短路。

4. 机械卡滞：衔铁被异物卡住无法吸合，线圈持续处于启动电流状态（约为额定电流的 5-10 倍）。

解决方法：

• 更换线圈：选用同型号 33664 线圈（确认额定电压 380-480V AC），安装前用万用表检测电阻（正常值约 2.5kΩ）。

• 优化控制回路：在 MX 线圈回路串联时间继电器（如施耐德 RE17），限制通电时间≤0.3 秒。

• 环境改善：加装防潮加热器，确保环境湿度≤75% RH；清理线圈周边粉尘，避免绝缘层磨损。

二、吸合不良或无动作

故障表现：

• 线圈通电后衔铁不吸合，断路器无分闸动作；

• 吸合时发出 “嗡嗡” 异响，振动明显。

核心原因：

1. 电压不足：电源电压低于额定值的 85%（如 380V 线圈实际输入＜323V），电磁力不足无法吸合。

2. 机械卡滞：衔铁与铁芯间有灰尘、金属碎屑，或安装时位置偏移导致气隙过大（正常气隙≤0.5mm）。

3. 接线松动：线圈端子（D1/D2）接触不良，导致实际输入电压下降。

4. 铁芯氧化：铁芯吸合面生锈或油污覆盖，减小电磁吸力。

解决方法：

• 检测电源：用万用表测量线圈两端电压，确保在 380-480V 范围内（波动≤±10%）；检查导线截面积（≥1.5mm²），避免线损过大。

• 清洁与调整：断电后拆检线圈，用无水酒精擦拭铁芯和衔铁表面，清除异物；调整安装位置，确保衔铁与铁芯同轴，气隙均匀。

• 紧固接线：用力矩扳手（扭矩 2.5N・m）重新紧固端子螺丝，导线端部压接 OT 端子（铜鼻子），避免虚接。

三、误动作（非指令状态下分闸）

故障表现：

• 未触发远程控制信号时，线圈自行吸合，导致断路器误分闸。

核心原因：

1. 电磁干扰：周围强电磁场（如变频器、电焊机）通过导线耦合干扰控制回路，产生误触发电压。

2. 控制回路串电：其他回路的高电压（如 AC220V）通过绝缘破损处串入线圈回路，达到动作阈值。

3. 触点粘连：控制回路中的继电器、接触器触点粘连，导致线圈持续得电。

解决方法：

• 抗干扰处理：线圈控制线穿金属管屏蔽，两端接地；在控制回路串联 RC 吸收器（如施耐德 LA7K），抑制浪涌电压。

• 绝缘检测：用兆欧表（500V 档）测量线圈与地、线圈与其他回路间绝缘电阻，≥10MΩ 为正常，否则修复破损导线。

• 更换控制元件：检查继电器 / 接触器触点，更换粘连的触点或整体模块（如施耐德 LC1D 系列接触器）。

•

四、机械卡滞或复位失效

故障表现：

• 分闸后衔铁无法复位，导致断路器无法再次合闸；

• 手动合闸时阻力异常，机构联动杆卡滞。

核心原因：

1. 复位弹簧失效：弹簧长期拉伸后弹性减弱，或安装时未正确卡入弹簧槽。

2. 机构联动卡阻：断路器内部合闸连杆与线圈衔铁的联动部位磨损、变形，阻碍复位。

3. 安装倾斜：线圈与断路器机构垂直度偏差＞1°，导致衔铁复位时卡滞。

解决方法：

• 更换复位弹簧：选用原厂弹簧（弹性系数符合设计标准），安装时确保弹簧完全入槽，无扭曲。

• 检修联动机构：手动操作断路器，观察连杆运动轨迹，打磨磨损部位（如轴销），涂抹硅基润滑脂减少摩擦。

• 重新安装线圈：调整线圈固定螺丝，用直角尺校准垂直度，确保与机构运动方向一致。

五、接线端子问题

故障表现：

• 间歇性分闸失效或误动作；

• 端子处温升异常（温差＞10K）。

核心原因：

1. 螺丝连接松动：安装时未按力矩标准紧固（M4 螺丝扭矩 2.5N・m），长期振动导致松动。

2. 端子氧化：铜端子表面氧化，接触电阻增大（正常值≤50mΩ）。

解决方法：

• 力矩紧固：使用校准后的扭矩扳手重新紧固端子螺丝，标记色标并记录扭矩值。

• 清洁端子：用砂纸打磨氧化层，涂抹导电膏（如信越 G-745），确保接触良好。

六、环境适应性问题

故障表现：

• 高湿度环境下绝缘电阻下降（＜10MΩ）；

• 高温环境下线圈过热（温度＞60℃）。

核心原因：

1. 凝露或粉尘侵入：密封不良导致水汽或灰尘进入线圈内部。

2. 散热不良：环境温度超过 40℃，或安装位置靠近发热源（如断路器母线）。

解决方法：

• 密封优化：更换老化的密封胶条，确保 IP54 防护等级；加装防潮加热器（如施耐德 ITH 系列）。

• 散热改善：调整安装位置，远离热源；增加散热孔或强制风冷（如轴流风扇）。

七、故障排查流程

1. 初步检测：

• 断电状态下用万用表测线圈电阻，若为 0Ω 或无穷大，直接更换线圈。

• 通电时测线圈两端电压，若电压正常但不动作，检查机械卡滞或铁芯状态。

2. 功能测试：

• 手动触发：手动拨动线圈联动杆，观察是否灵活；若卡滞，清理异物或更换部件。

• 模拟分闸：短接控制回路（如按下远程按钮），验证线圈是否吸合并触发断路器分闸。

3. 环境检查：

• 测量环境温度（≤40℃）、湿度（≤85% RH），检查是否有腐蚀性气体或剧烈振动。

八、预防性维护建议

1. 定期维护：

• 每 6 个月清洁线圈及周边机构，检查接线端子紧固度。

• 每年进行一次全面功能测试，模拟欠压场景验证脱扣可靠性。

2. 备件管理：

• 储备常用易损件（如线圈、弹簧、电容），缩短停机时间。

3. 技术升级：

• 若原型号停产，可升级至施耐德新一代 MX+OF 组合模块，其集成状态反馈和温度保护功能。
