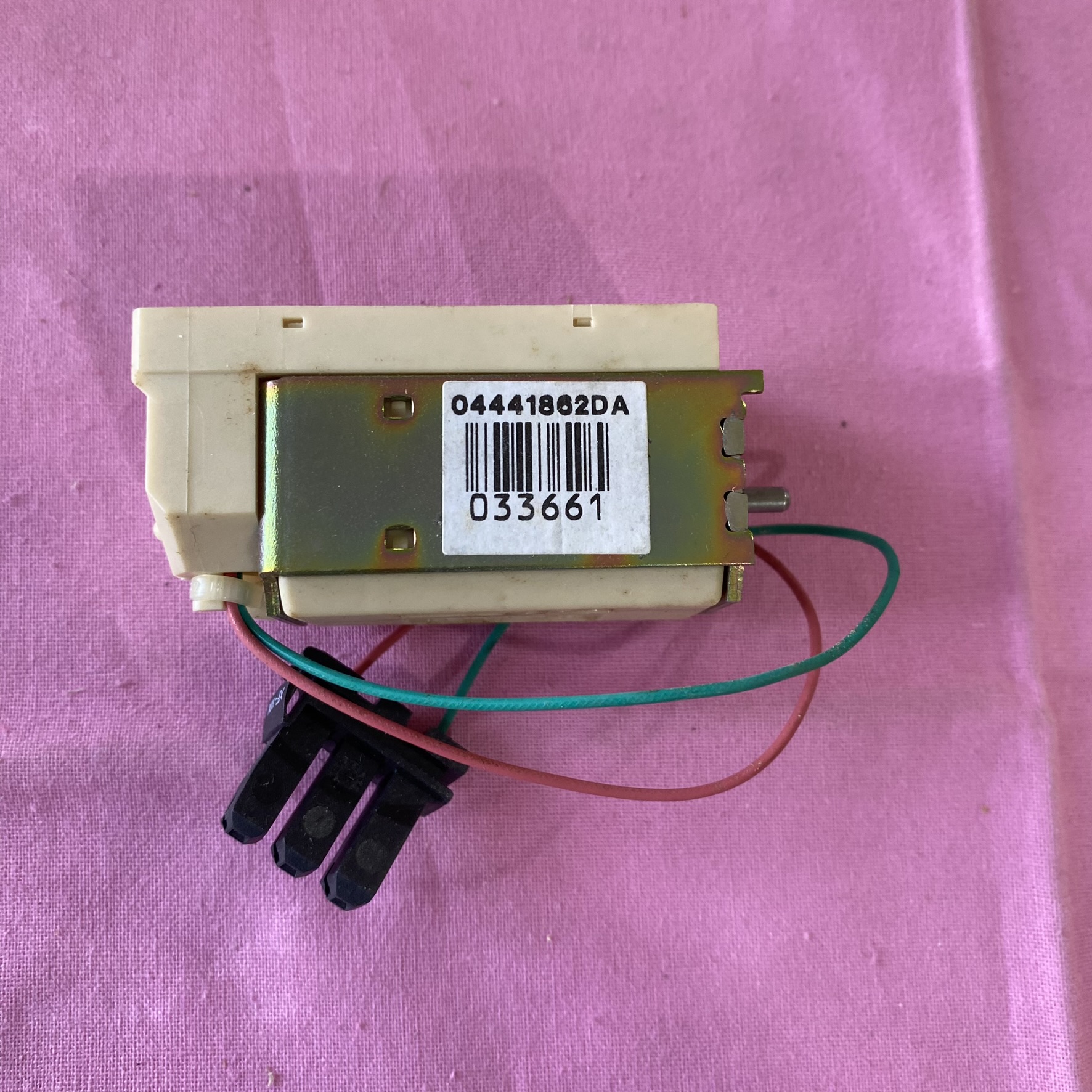

• 产品类型：SHT 表示分离线圈，MX 也表示分励脱扣线圈，XF 表示合闸线圈。所以 33661 对应的产品可能是分励脱扣线圈或合闸线圈，用于控制断路器的分闸或合闸操作。

• 应用场景：分励脱扣线圈（MX）通常用于远程控制断路器分闸，当需要在远离断路器的地方进行分闸操作，或者与其他保护装置、控制系统联动，在特定故障情况下自动分闸时，就可以使用分励脱扣线圈。合闸线圈（XF）则用于远程控制断路器合闸，实现断路器的自动或远程合闸操作，常用于自动化程度较高的电力系统中。

• 安装与使用：该线圈一般安装在施耐德的 MT 框架断路器或塑壳断路器上。在安装时，需要根据断路器的型号和规格，按照说明书的要求正确连接线圈的电源线路，确保线圈能够在规定的电压范围内正常工作

一、线圈烧毁或短路（最常见故障）

故障表现：

• 线圈通电后无动作，万用表测量电阻为 0Ω（短路）或无穷大（断路）；

• 严重时伴随焦糊味，线圈外观发黑、绝缘层熔化。

核心原因：

1. 电压等级不符：误接高于额定电压（100-130V AC/DC）的电源（如 220V 接入），导致线圈电流骤增烧毁。

2. 通电时间过长：分励脱扣线圈（MX）为瞬时工作制（≤0.5 秒），若因控制回路故障（如继电器粘连）导致长期通电，会因过热烧毁。

3. 绝缘老化：长期运行后漆包线绝缘层脆化，或环境湿度超标（＞85% RH）导致匝间短路。

4. 机械卡滞：线圈衔铁被异物卡住，无法吸合，导致线圈持续处于启动电流状态（约为额定电流的 5-10 倍）。

解决方法：

• 更换线圈：选用同型号 33661 线圈（确认额定电压 100-130V AC/DC），安装前用万用表检测电阻（正常约为几百欧，具体参考手册）。

• 优化控制回路：在 MX 线圈回路串联时间继电器（如施耐德 RE17），限制通电时间≤0.3 秒；XF 合闸线圈回路增加过载保护（如小型断路器）。

• 环境改善：加装防潮加热器（如 TH110），确保环境湿度≤75% RH；清理线圈周边粉尘，避免绝缘层磨损。

二、线圈吸合不良或无动作

故障表现：

• 线圈通电后衔铁不吸合，断路器无分闸 / 合闸动作；

• 吸合时发出 “嗡嗡” 异响，振动明显。

核心原因：

1. 电压不足：电源电压低于额定值的 85%（如 AC100V 线圈实际输入＜85V），电磁力不足无法吸合。

2. 机械卡滞：衔铁与铁芯间有灰尘、金属碎屑，或安装时位置偏移导致气隙过大（正常气隙≤0.5mm）。

3. 接线松动：线圈端子（如 A1/A2）接触不良，导致实际输入电压下降。

4. 铁芯氧化：铁芯吸合面生锈或油污覆盖，减小电磁吸力。

解决方法：

• 检测电源：用万用表测量线圈两端电压，确保在 100-130V 范围内（波动≤±10%）；检查导线截面积（≥1.5mm²），避免线损过大。

• 清洁与调整：断电后拆检线圈，用无水酒精擦拭铁芯和衔铁表面，清除异物；调整安装位置，确保衔铁与铁芯同轴，气隙均匀。

• 紧固接线：用力矩扳手（扭矩 2.5N・m）重新紧固端子螺丝，导线端部压接 OT 端子（铜鼻子），避免虚接。

三、动作后无法复位（针对合闸线圈 XF）

故障表现：

• 合闸线圈吸合后，断路器合闸成功，但线圈衔铁无法回弹，导致机构卡滞。

核心原因：

1. 复位弹簧失效：弹簧长期拉伸后弹性减弱，或安装时未正确卡入弹簧槽。

2. 机构联动卡阻：断路器内部合闸连杆与线圈衔铁的联动部位磨损、变形，阻碍复位。

3. 线圈安装倾斜：线圈与断路器机构垂直度偏差＞1°，导致衔铁复位时卡滞。

解决方法：

• 更换复位弹簧：选用原厂弹簧（弹性系数符合设计标准），安装时确保弹簧完全入槽，无扭曲。

• 检修联动机构：手动操作断路器，观察连杆运动轨迹，打磨磨损部位（如轴销），涂抹硅基润滑脂减少摩擦。

• 重新安装线圈：调整线圈固定螺丝，用直角尺校准垂直度，确保与机构运动方向一致。

•

四、误动作（非指令状态下动作）

故障表现：

• 未触发远程控制信号时，线圈自行吸合，导致断路器误分闸 / 合闸。

核心原因：

1. 电磁干扰：周围有强电磁场（如变频器、电焊机），通过导线耦合干扰线圈控制回路，产生误触发电压。

2. 控制回路串电：其他回路的高电压（如 AC220V）通过绝缘破损处串入线圈回路，达到动作阈值。

3. 触点粘连：控制回路中的继电器、接触器触点粘连，导致线圈持续得电。

解决方法：

• 抗干扰处理：线圈控制线穿金属管屏蔽，两端接地；在控制回路串联 RC 吸收器（如施耐德 LA7K），抑制浪涌电压。

• 绝缘检测：用兆欧表（500V 档）测量线圈与地、线圈与其他回路间绝缘电阻，≥10MΩ 为正常，否则修复破损导线。

• 更换控制元件：检查继电器 / 接触器触点，更换粘连的触点或整体模块（如选用施耐德 LC1D 系列接触器）。

五、线圈过热（未烧毁但温度异常）

故障表现：

• 线圈短时通电后温度超过 60℃（手感烫手）；

• 长期运行后绝缘层变色。

核心原因：

1. 频繁动作：分励 / 合闸线圈频繁操作（如每分钟＞5 次），导致热量累积。

2. 参数不匹配：线圈额定电流与控制回路熔断器选型不符（如用 10A 熔断器保护 5A 线圈，无法及时熔断）。

解决方法：

• 限制操作频率：通过程序设置最小动作间隔（≥30 秒），避免频繁通断。

• 匹配保护元件：在控制回路串联快速熔断器（如 RT18-32 型，额定电流为线圈额定电流的 1.5 倍）。

六、故障排查流程（快速定位问题）

1. 初步检测：

• 断电状态下用万用表测线圈电阻，若为 0Ω 或无穷大，直接更换线圈。

• 通电时测线圈两端电压，若电压正常（100-130V）但不动作，检查机械卡滞或铁芯状态。

2. 模拟动作测试：

• 短接控制回路（如按下远程按钮），观察线圈是否吸合；若吸合但断路器不动作，检查连杆与断路器机构的联动是否脱落。

3. 环境检查：

• 测量环境温度（≤40℃）、湿度（≤85% RH），检查是否有腐蚀性气体或剧烈振动。

七、预防措施

1. 选型匹配：根据断路器型号（如 MT 框架断路器）确认线圈兼容性，避免混用不同系列线圈。

2. 定期维护：每 12 个月清洁线圈及周边机构，检查接线端子紧固度，测量绝缘电阻（≥10MΩ）。

3. 冗余设计：重要回路采用双线圈冗余（如 MX1+MX2），避免单点故障导致失控
