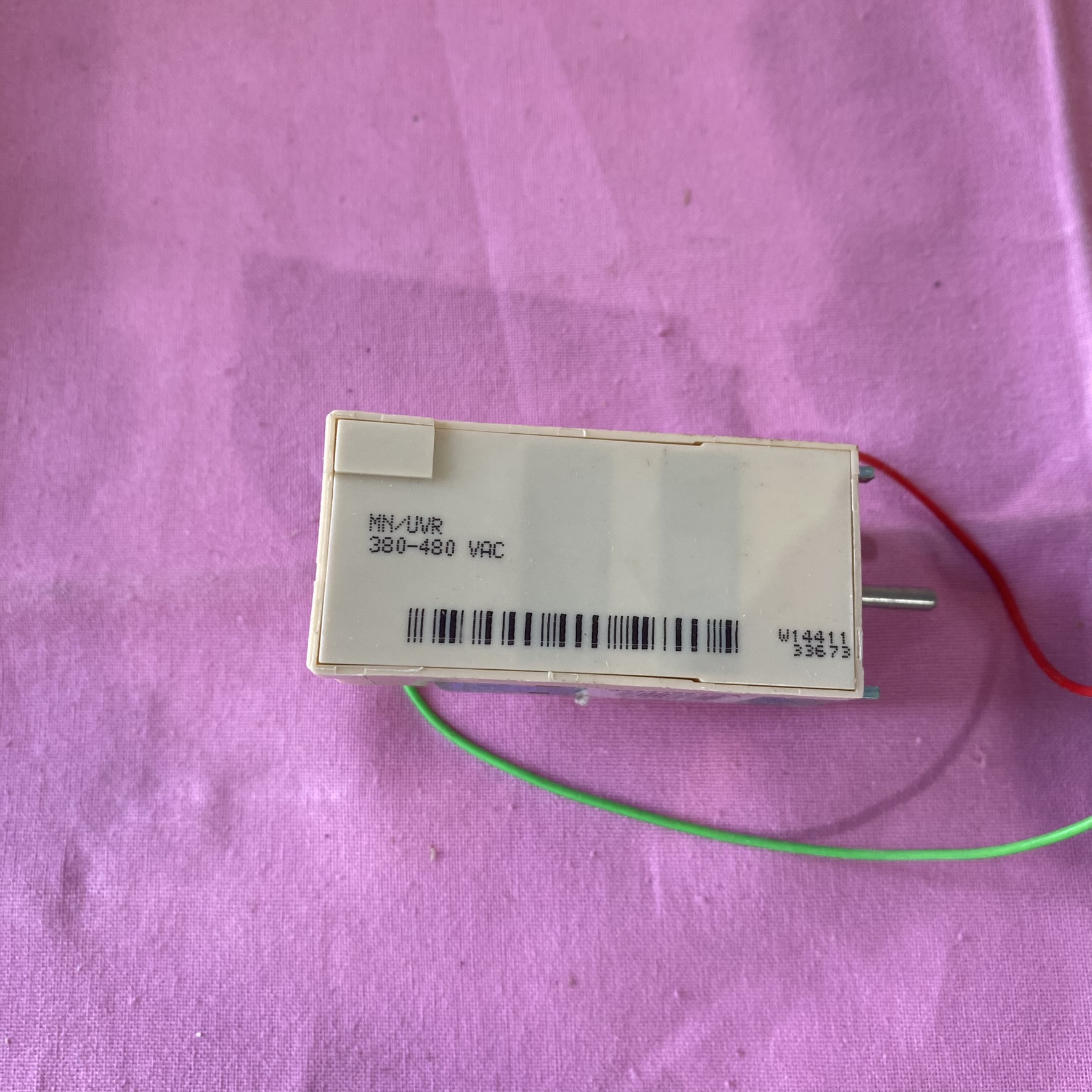

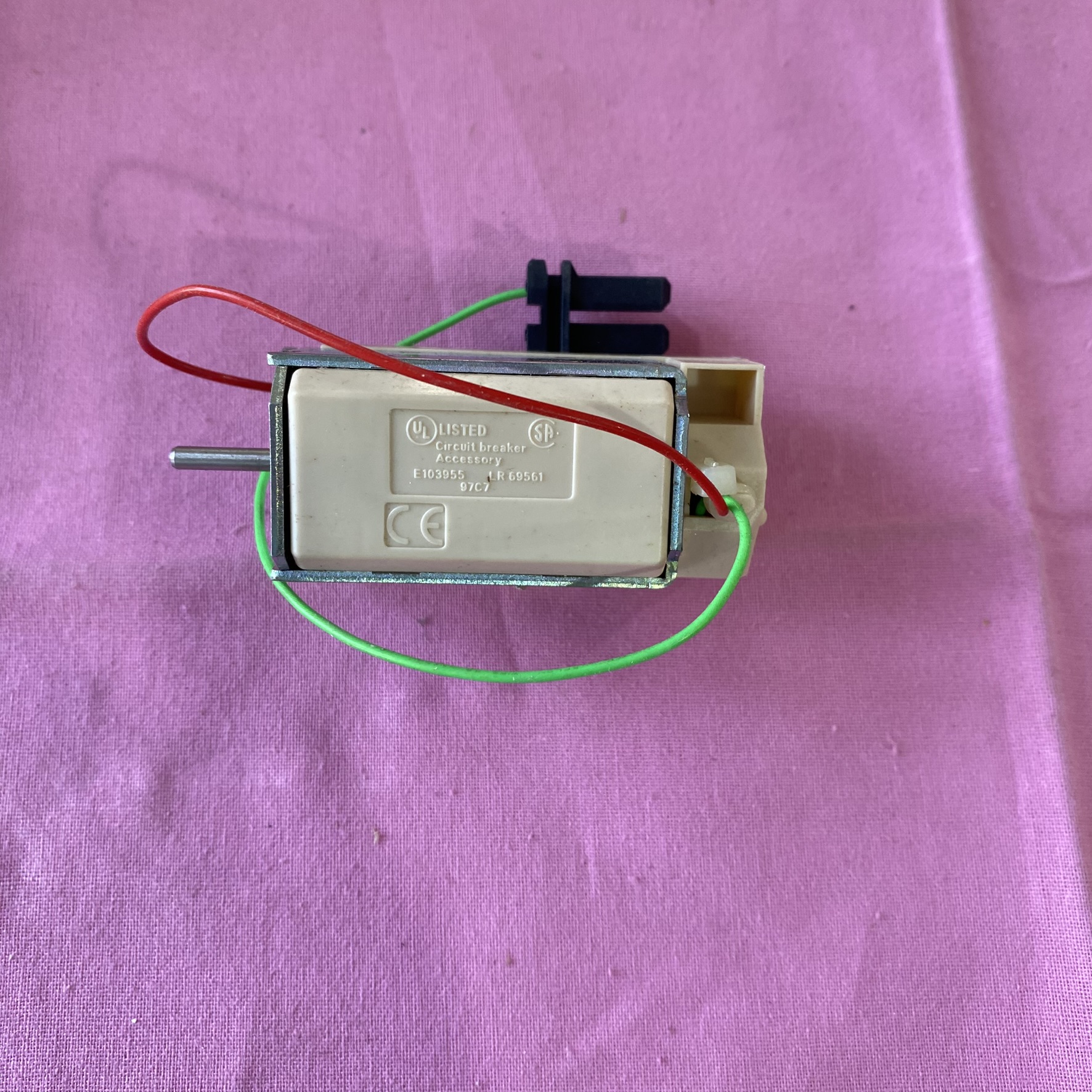

这款欠压脱扣器的型号为 MN，工作电压为 380-480V AC，50/60Hz。其工作原理是当电源电压下降到一定程度时，脱扣器线圈失电，使断路器跳闸，从而保护电气设备免受欠压影响

一、安装前准备

1. 安全隔离

• 切断上级电源并验电，确保断路器处于断电状态，悬挂 “禁止合闸” 警示牌。

• 佩戴绝缘手套和护目镜，使用符合安全标准的工具（如绝缘螺丝刀、力矩扳手）。

2. 型号与环境适配性检查

• 确认断路器型号为 NS630B 至 NS3200，且脱扣器型号为 MN（380-480V AC），避免电压等级错误导致设备损坏。

• 检查安装环境：温度 - 5℃~+40℃，湿度≤85% RH，海拔≤2000m，无强电磁干扰。

3. 工具与材料清单

• 必备工具：3mm/4mm 内六角扳手、力矩扳手（扭矩 2.5N・m）、万用表、压线钳。

• 材料：2.5mm² 多股铜芯导线、热缩管、绝缘胶带。

二、安装步骤

1. 断路器状态调整

• 手动操作断路器至 “分闸” 位置，按下橙色脱扣按钮（Trip），使操作机构处于自由脱扣状态，手柄位于中间位置。

2. 拆卸断路器面盖

• 使用螺丝刀松开面盖四角的 M4 螺丝（扭矩 2.5N・m），轻轻取下前面板，注意保留内部防尘胶垫。

3. 安装欠压脱扣器

• 定位与卡装：将脱扣器（贴有型号标签面朝上）对准断路器左侧的 MX/MN 卡槽，先嵌入底部卡扣，再均匀按压顶部直至听到 “咔嗒” 声，确保脱扣器平面与断路器外壳平行。

• 接线端子固定：将脱扣器的 D1、D2 端子卡入断路器内部的接线卡槽，确认端子与电路板触点完全接触。

4. 接线与布线

• 电源连接：

• 三相系统：取两根 2.5mm² 导线，分别连接脱扣器 D1、D2 端子至三相电源的任意两相（如 L1 和 L2），注意相线颜色标识（如红、黄）。

• 单相系统：若仅需监测单相电压，D1 接相线（L），D2 接零线（N）。

• 绝缘处理：导线裸露部分套入热缩管，使用热风枪收缩至紧密贴合，避免短路。

• 布线整理：将导线沿断路器左侧线槽引出，避免与操作机构摩擦，并用尼龙扎带固定。

5. 复位与组装

• 手动复位脱扣器衔铁（按压顶部黑色按钮），确保机械联动杆灵活无卡滞。

• 装回前面板，按对角顺序紧固螺丝，避免面盖变形导致密封失效。

三、调试与功能验证

1. 电气参数检测

• 线圈电阻测试：用万用表测量 D1-D2 端子间电阻，正常值约为 2.5kΩ（380V AC 线圈），若阻值异常（如 0Ω 或无穷大），需更换脱扣器。

• 绝缘测试：使用 500V 兆欧表测量脱扣器与断路器外壳间绝缘电阻，应≥10MΩ，否则检查接线是否受潮或短路。

2. 欠压触发测试

• 模拟欠压场景：

• 正常响应：电压降至阈值时，脱扣器衔铁释放，断路器自动分闸，手柄跳至 “分闸” 位置。

• 异常处理：若未脱扣，检查线圈接线是否松动或电压检测电路是否损坏。

• 使用调压器将输入电压逐步降至额定值的 35%（即 133V AC@380V），观察脱扣器动作：

• 阈值精度验证：重复测试 3 次，记录脱扣电压值，偏差应≤±5% 额定值（如 380V 时触发电压范围 133-142V）。

3. 复位与再扣功能测试

• 电压恢复至额定值后，手动合闸断路器，验证以下两点：

• 机械再扣：操作手柄能可靠锁住，无回弹现象。

• 电气闭锁：若电压未恢复，合闸操作应被阻止，手柄无法保持 “合闸” 位置。

4. 辅助触点联动测试

• 若断路器配备辅助触点（OF），使用万用表检测：

• 脱扣前：OF 触点应为常闭（NC），电阻≤50mΩ。

• 脱扣后：OF 触点应转为常开（NO），电阻无穷大。

•

四、常见故障排查

1. 脱扣器无动作

• 原因：电源未接入、线圈烧毁、接线端子氧化。

• 解决：检查 D1-D2 端子电压是否正常（380-480V AC），清洁端子氧化层，更换故障线圈。

2. 误脱扣或拒动

• 原因：电压波动阈值设置不当、机械卡滞。

• 解决：重新校准欠压阈值（参考铭牌参数），清洁脱扣器内部导轨并涂抹少量硅脂。

3. 断路器合闸后自动分断

• 原因：脱扣器辅助触点误触发、控制回路短路。

• 解决：断开脱扣器接线，单独测试断路器合闸保持能力；检查控制回路是否存在接地故障。

五、维护与注意事项

1. 定期维护周期

• 每 6 个月清洁脱扣器表面灰尘，检查接线端子紧固度（扭矩 2.5N・m）。

• 每年进行一次全面功能测试，模拟欠压场景验证脱扣可靠性。

2. 环境适应性优化

• 在高湿度环境中，建议加装防潮加热器（如施耐德 ITH 系列），维持断路器内部温度≥5℃，防止凝露。

• 若安装位置振动较大，需在脱扣器与断路器间加装橡胶减震垫。

3. 备件与升级建议

• 若原型号停产，可升级至施耐德新一代 MN-UVR-DC24V 脱扣器，其支持宽电压输入（18-30V DC）并集成过压保护功能。

六、安全规范与文档管理

1. 合规性确认

• 安装人员需具备低压电工操作证，接线符合 GB 50169-2016《接地装置施工及验收规范》。

• 保存安装记录（含接线图、测试数据）及施耐德官方合格证书，以备年检。

2. 技术文档参考

• 官方手册：《COMPACT NS Circuit Breaker Accessories Installation Guide》（文件编号：LV432649）。

• 安全指南：《MN/UVR Undervoltage Release Safety Instructions》（含 IP54 防护等级说明）

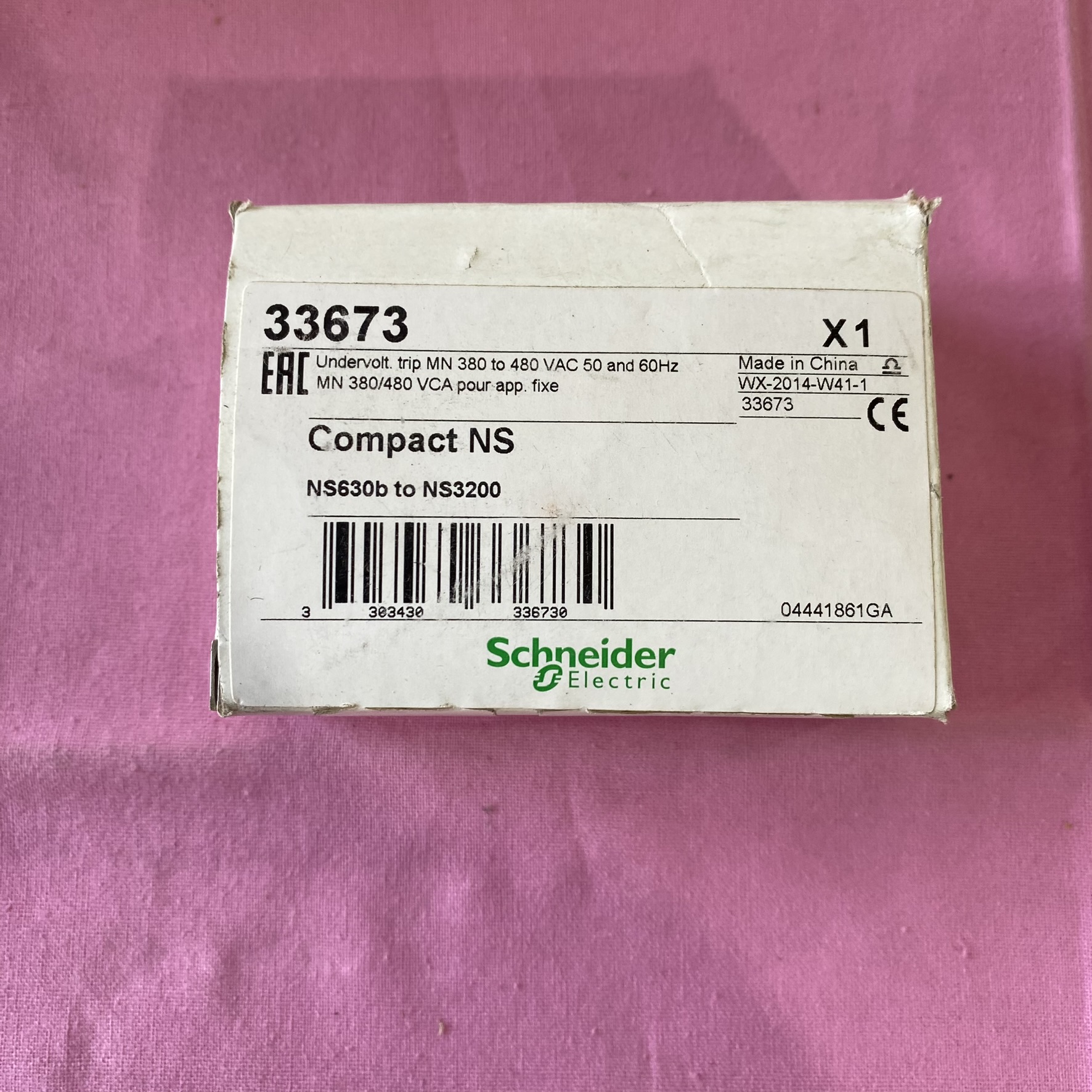

• 33673 COMPACT NS NS630B TO NS3200
