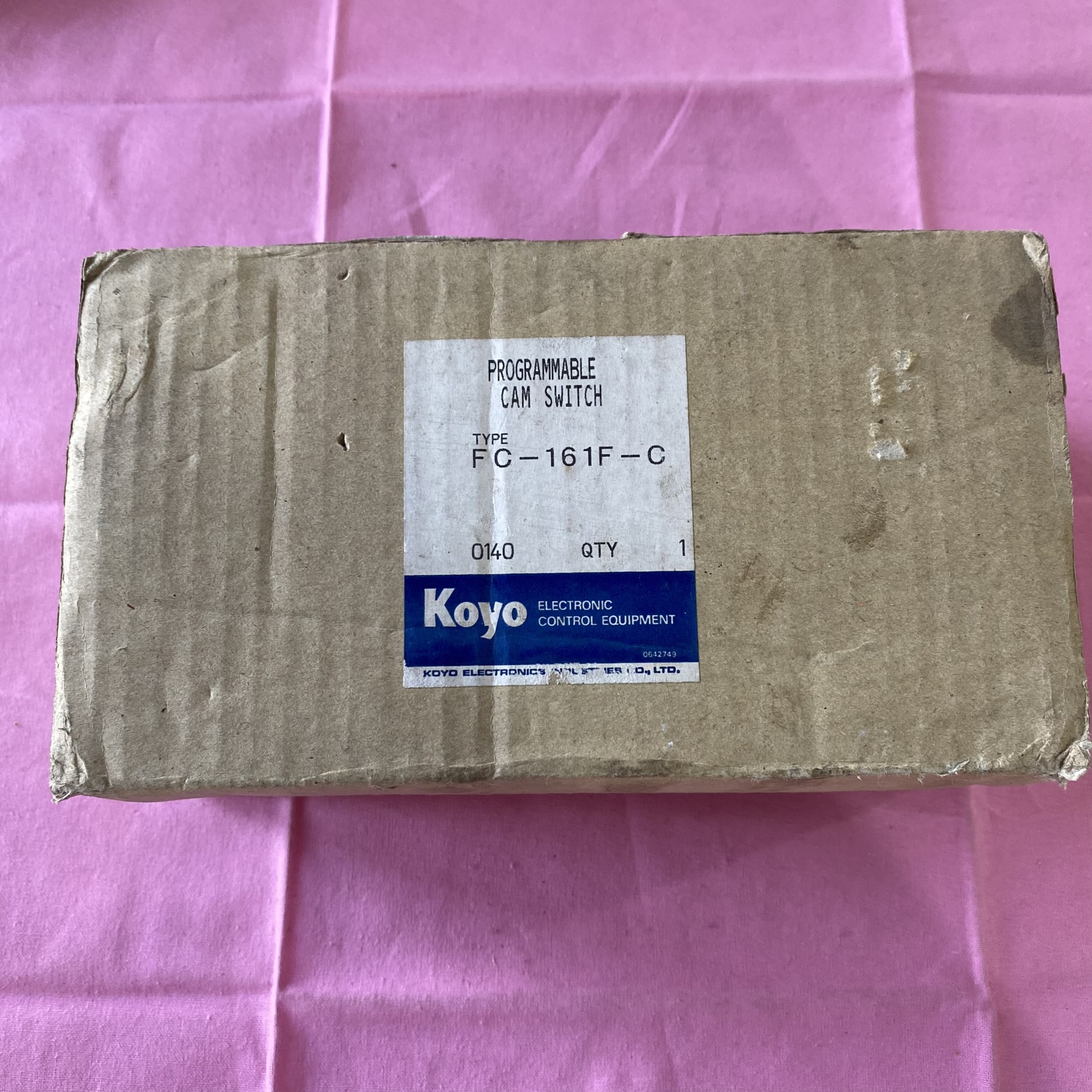

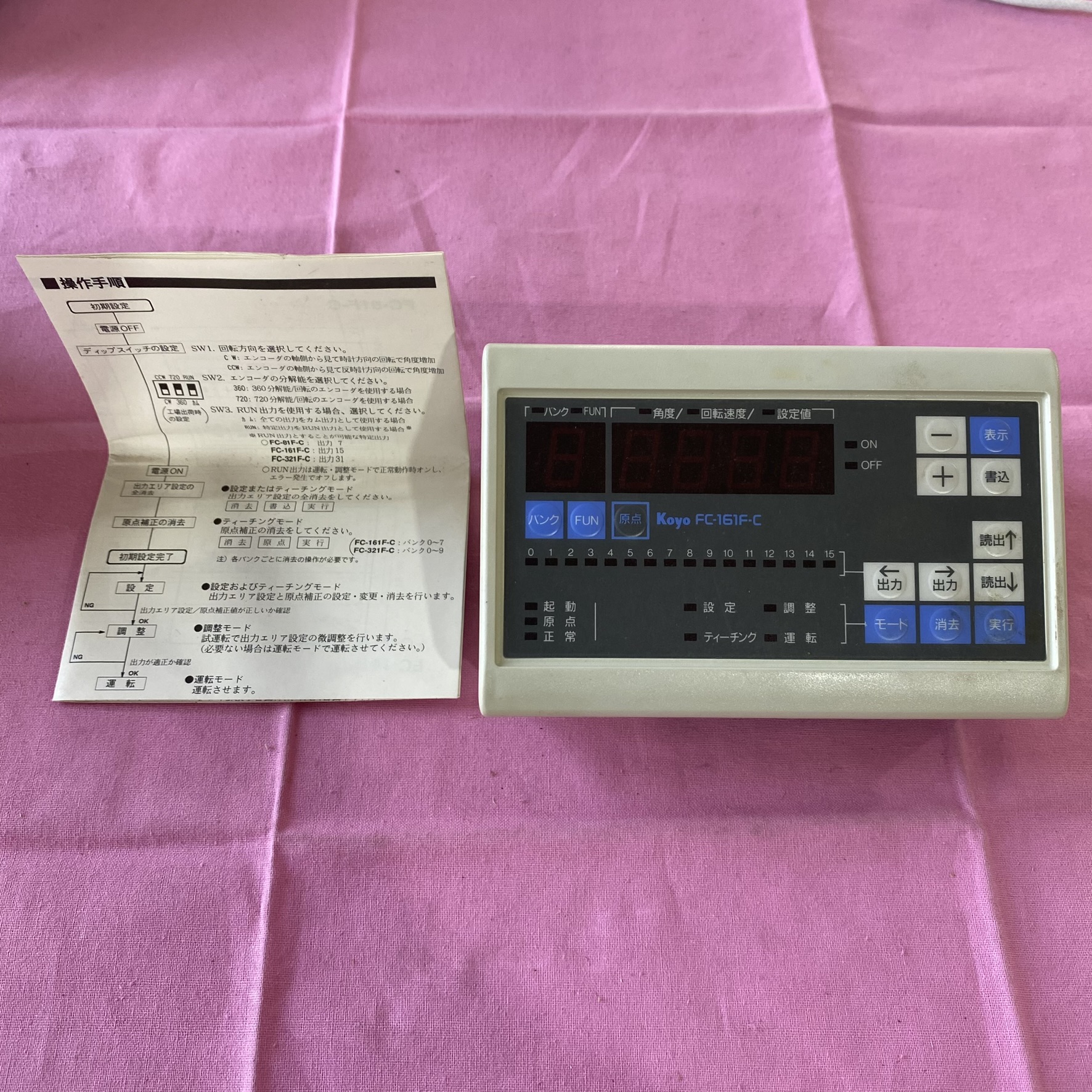

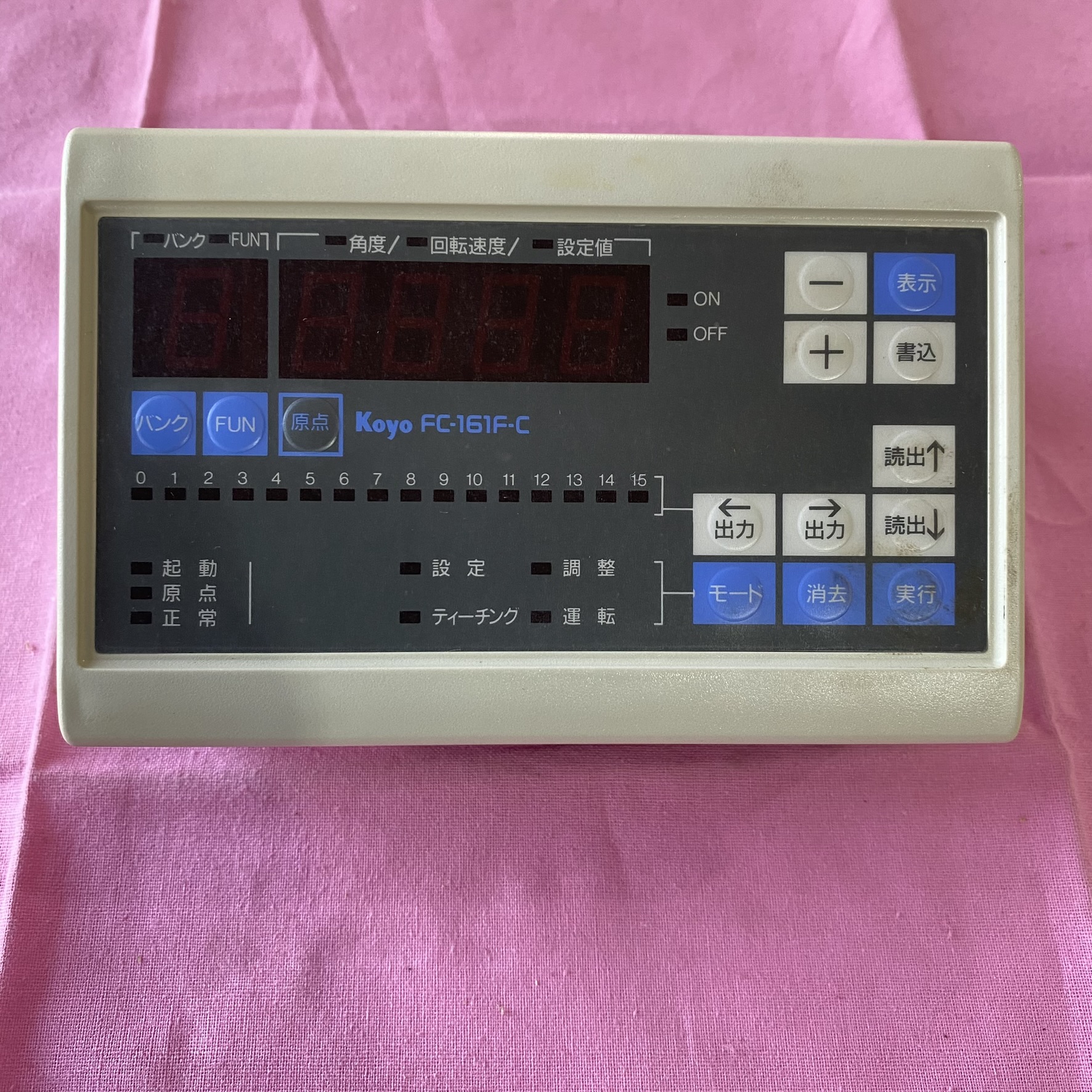

KOYO FC-161F-C可编程凸轮开关
    发布时间: 2025-07-17 11:07

基本功能：该开关由值编码器检测角度，并按设定角度进行 ON/OFF 控制，可取代机械式凸轮控制。

性能特点

程序组更换自由：FC-161-FC 可有 8 组程序，程序选择输入可选择任意一组程序。

输出角度可微调：在调整方式下，可不停止机械运转，微调 ON/OFF 的输出角度。


KOYO FC-161F-C可编程凸轮开关

  • 基本功能：该开关由值编码器检测角度，并按设定角度进行 ON/OFF 控制，可取代机械式凸轮控制。

  • 性能特点

    • 程序组更换自由：FC-161-FC 可有 8 组程序，程序选择输入可选择任意一组程序。

    • 输出角度可微调：在调整方式下，可不停止机械运转，微调 ON/OFF 的输出角度。

    • 具有原点补偿功能：通过调整外部原点输入或键操作，可将任意角度设成原点（0 度），能进行远程原点补偿、运转中的原点补偿，省去编码器原点位置调整的麻烦。

    • 特殊功能丰富：具备脉冲输出设定功能，可设定每转一圈的脉冲输出数量；拥有自动进角功能，能根据当前速度提前输出相当于实际传动延迟时间所对应的角度，以补偿延时；还具有拷贝功能，可对凸轮开关间及内部程序作保存、再生、校对；同时有保护设定功能，可对输出设定进行细微的保护设定。

    • 通讯功能：内藏有 RS232 通讯接口，可与个人计算机、PLC 连接，进行设定动作监视。

    • 防止误操作：通过保护输入 ON，可防止因操作者的误操作造成程序被改写等。

    • 显示转换简单：仅按 “显示” 键即可转换角度显示和回转速度显示。

    • 无需维护电池：因程序存储器采用 EEPROM，无需电池。

  • 规格参数

    • 控制输入：ON 电压为 0-2V，OFF 电压为 7.5-30V，有 1 点起动输入、1 点保护输入和 1 点外部原点输入。

    • 编码器输入：集电极开路输出，耐电压 14V 以上，ON 电压 0-2V，OFF 电压 4-5V，分辨率可通过 DIP 开关切换为 360/720（输出代码为格雷码），角度设定单位分辨率 360 时为 1 度，分辨率 720 时为 0.5 度。

    • 输出规格：NPN 开路集电极，耐电压 35V 以下，电流 0.1A 以下，输出点数为 16 点（接插件），输出设定数为 64 设定。

    • 应答回转速度：分辨率 360 时，300rpm 以下；分辨率 720 时，150rpm 以下。

    • 输出应答时间：250μs 以下（无进角设定场合）。

    • 电源起动时间：2s 以下（起动输入 ON 状态，电源接通后输出的时间）。

    • 旋转方向：可通过 DIP 开关切换为 CW/CCW。

    • RUN 输出：在运转、调整方式下，正常时 ON（由 DIP 开关切换）。

    • 程序记忆：采用 EEPROM，改写寿命为 10 万次

  • 包装机械：在包装机械中，如封口机、贴标机等，需要精确的速度控制来保证包装的质量和效率。光洋 FC-161F-C 可编程凸轮开关可以根据包装工艺的要求，精确控制各个执行机构的动作时机和角度，例如检测物料到位信号，触发封口、分切动作等，确保包装过程的准确性和一致性。

  • 纺织机械：纺织机械中的织布机、纺纱机等设备，需要电机能够在不同的速度和负载下稳定运行，以保证纺织品的质量。FC-161F-C 可以对纺织机械的运动部件进行精确的角度控制和位置监测，实现设备的稳定运行和高效生产。

  • 印刷机械：印刷过程中，需要精确控制印刷滚筒的转动角度、纸张的输送位置以及印刷头的起落等动作，以保证印刷质量和套印精度。FC-161F-C 可以通过精确的角度控制，实现对印刷机械各个部件的精准驱动和协调运行，确保印刷过程的顺利进行。

  • 机器人领域：在机器人第七轴等应用中，需要监控滑轨位置，确保重复定位精度。FC-161F-C 可以用于检测机器人关节或其他运动部件的角度位置，为机器人的精确控制提供反馈信号，帮助实现机器人的精准定位和动作控制，提高机器人的操作灵活性和工作效率。

  • 起重设备：在起重设备中，如港口装卸机械、行车等，需要对起重机的吊钩升降、臂架伸缩和旋转等动作进行精确控制，以确保起重作业的安全和高效。FC-161F-C 可以精确控制起重设备各机构的动作角度和位置，防止设备超行程运行，避免发生安全事故。

  • 风电变桨系统：风电变桨系统需要精确控制叶片的角度，以实现最佳的风能捕获和发电效率。FC-161F-C 可以用于控制风电变桨系统中叶片的角度，通过与编码器等传感器配合，实时监测叶片角度，并根据风速等条件进行精确调整，确保风力发电机的稳定运行和高效发电
