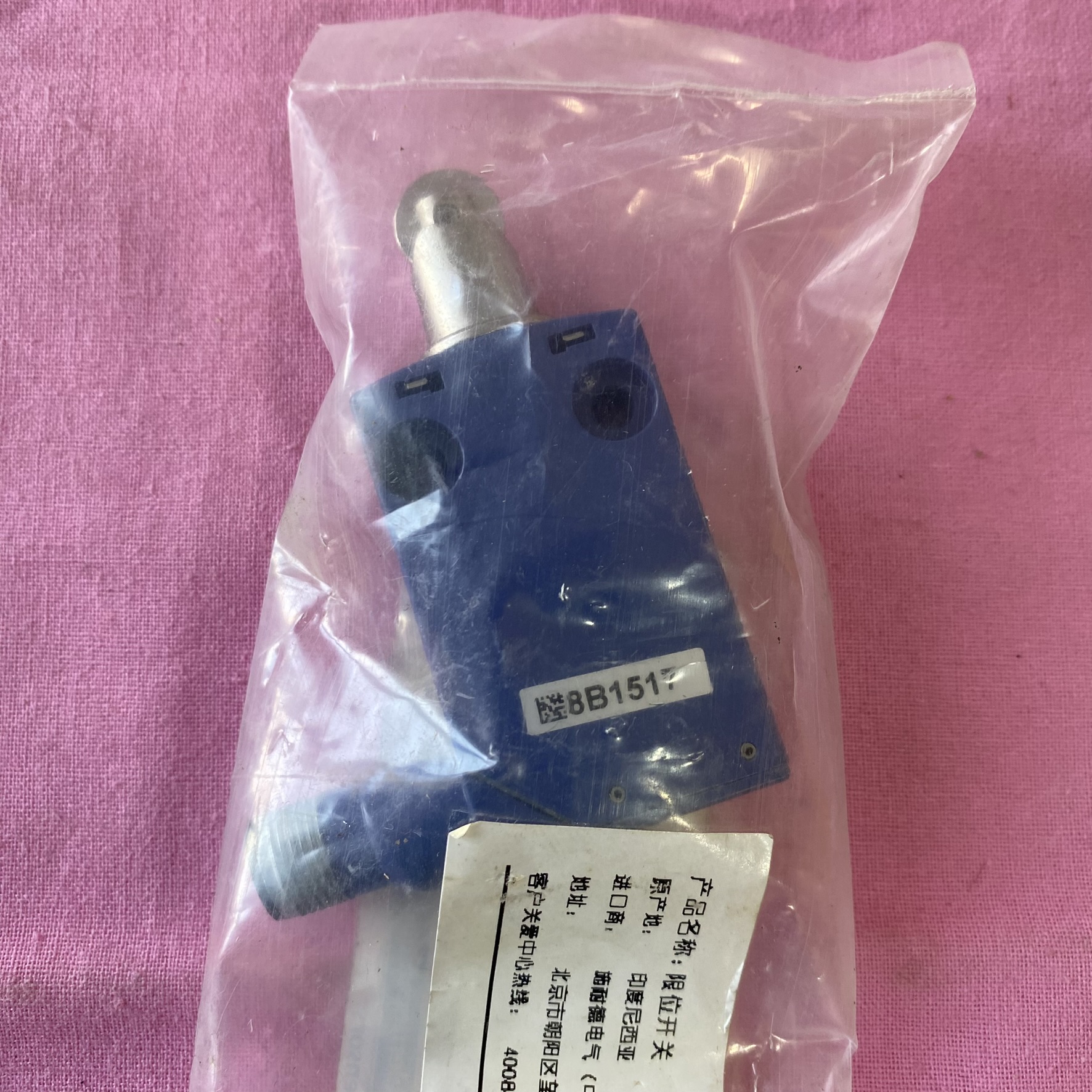

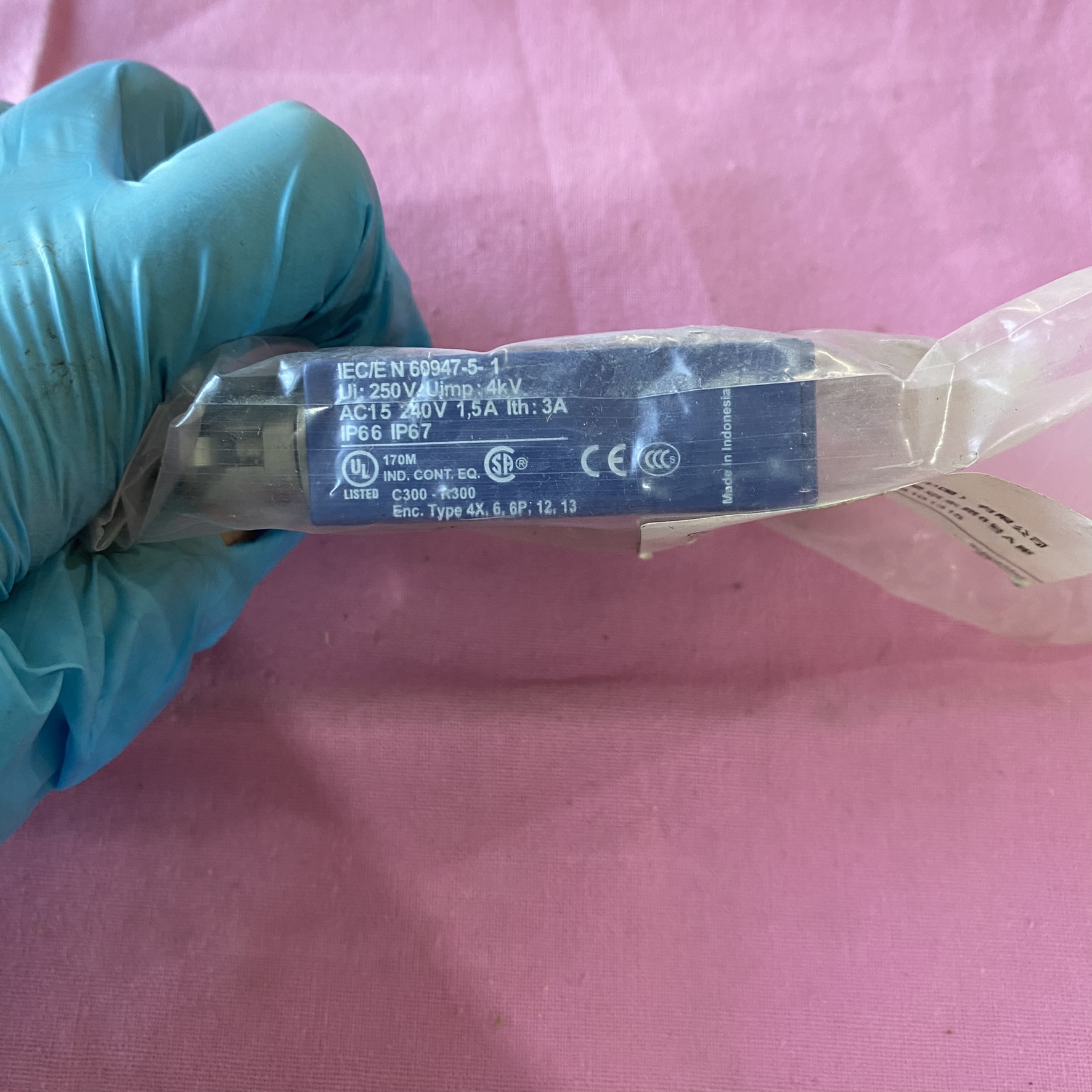

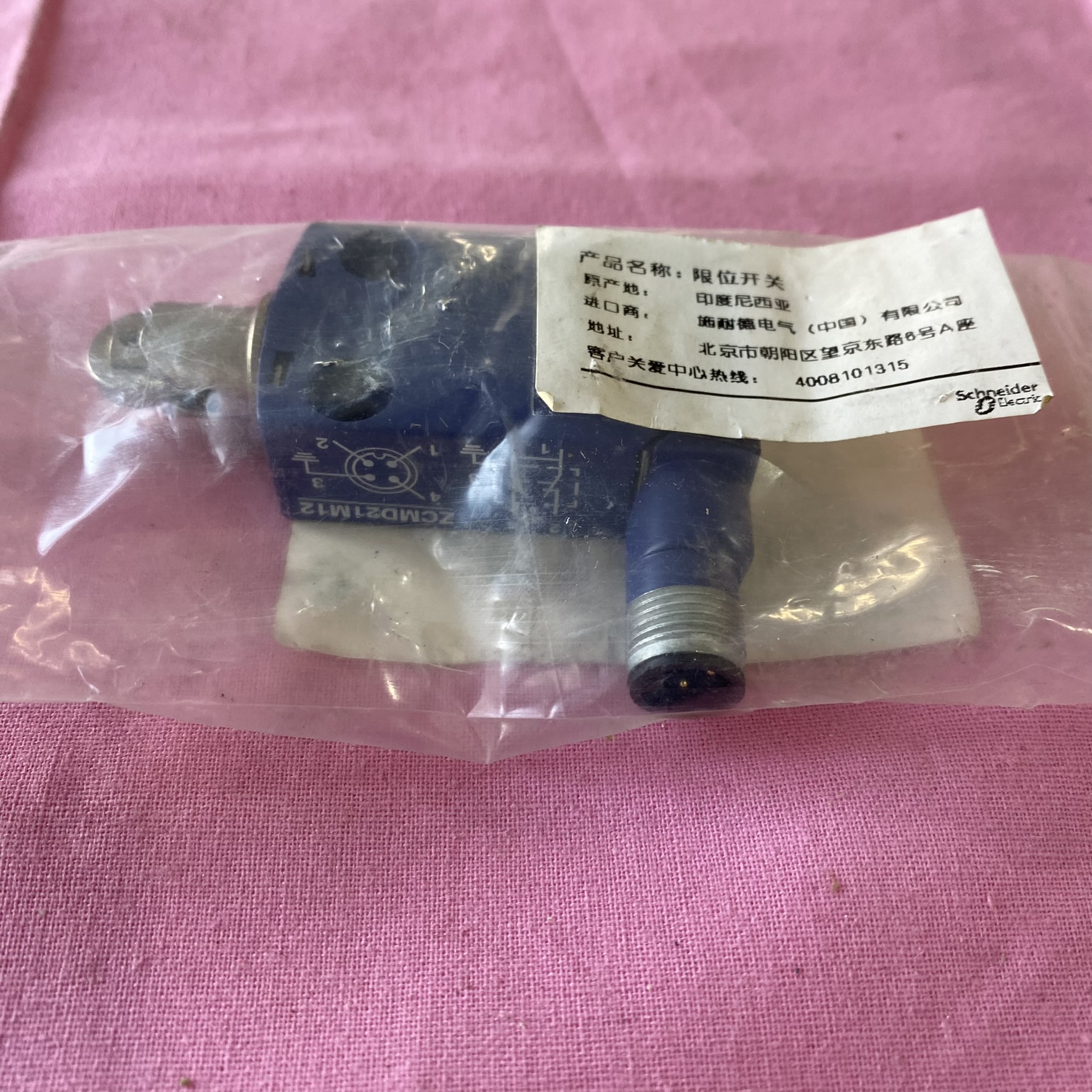

施耐德XCMD2102M12一款微型限位开关
    发布时间: 2025-07-17 11:13

产品类型：属于标准型限位开关。

本体类型：插入本体。

操纵头类型：弹簧返回、滚轮直动式金属操纵头，运动方式为线性，侧面运动 2 方向，开关触发角度为 30° 凸沿。


施耐德XCMD2102M12一款微型限位开关

  • 产品类型：属于标准型限位开关。

  • 本体类型：插入本体。

  • 操纵头类型：弹簧返回、滚轮直动式金属操纵头，运动方式为线性，侧面运动 2 方向，开关触发角度为 30° 凸沿。

  • 触点参数：极数为 1，触点类型为 1C/O（1 常开 1 常闭），触点动作瞬动。

  • 电气连接：采用针型连接器 M12 4 针，触线绝缘形式为 Za。

  • 机械性能：最小跳闸力 7N，最大操动速度 0.5m/s。

  • 电气性能：约定封闭发热电流（Ithe）为 3A，额定绝缘电压（Ui）为 250V，污染等级 3，符合 IEC 60947-5-1 标准。

  • 工作温度：运行温度为 - 25℃至 70℃，贮存环境温度为 - 40℃至 70℃

  1. 产品类型：限位开关。

  2. 系列：Telemecanique limit switches XC standard（施耐德 XC 标准系列限位开关）。

  3. 本体类型：插入本体。

  4. 操纵头类型：弹簧返回、滚轮直动式金属操纵头。

  5. 运动方式：线性，侧面运动 2 方向。

  6. 开关触发：30° 凸沿。

  7. 触点参数：

    • 极数：1。

    • 触点类型：1NC+1NO（1 常闭 + 1 常开）。

    • 触点动作：瞬动。

  8. 电气连接：针型连接器 M12，4 针。

  9. 触线绝缘形式：Za。

  10. 最小跳闸力：7N。

  11. 最大操动速度：0.5m/s。

  13. 额定参数：

    • 约定封闭发热电流（Ithe）：3A。

    • 额定绝缘电压（Ui）：250V。

    • 污染等级：3。

    • 符合标准：IEC 60947-5-1。

  14. 最大端子间电阻：25mΩ，符合 IEC 60255-7 类别 3。

  15. 额定冲击耐受电压：2.5kV，符合 IEC 60664 和 IEC 60947-1。

  16. 短路保护：4A 圆筒形熔断器，gg 型。

  17. 电气耐久性：在 DC-13、24V、3W 条件下，5000000 次循环，工作速率未提及。

  18. 机械耐久性：10000000 次循环。

  19. 防护等级：

    • IP66，符合 IEC 60529。

    • IP69，符合 IEC 60529。

  20. IK 防护等级：IK04，符合 EN 62262。

  21. 电击防护等级：III 类，符合 IEC 61140 和 NF C 20-030。

  22. 工作温度：-25℃至 70℃。

  23. 贮存温度：-40℃至 70℃。

  24. 产品认证：UL、CC、CSA。

  25. 标准：UL 508、CSA C22.2 no 14、EN/IEC 60947-5-1、EN/IEC 60204-1。

  26. 外形尺寸：宽 30mm，高 50mm，深 16mm。

  27. 净重：0.09kg。
