安装方法

1. 选择安装位置：选择与被控制设备距离合适、高度便于操作的位置，同时要考虑该位置的环境条件，如温度、湿度等需符合压力开关的使用要求，还要注意其防护等级和防爆等级是否满足现场需求。

2. 准备安装工具：准备好螺丝刀、扳手等基本工具，以及可能用到的密封胶、接线端子等材料。

3. 安装支架：将安装支架固定在选定位置，确保支架牢固可靠。

4. 连接管路：将压力开关的进口和出口管路与被控制设备连接，连接时要使用合适尺寸的管件，确保连接紧密不松脱，同时要注意避免使压力开关体受力。若流体中可能混入杂物，需在流入侧设置过滤器和分离器，并配管。

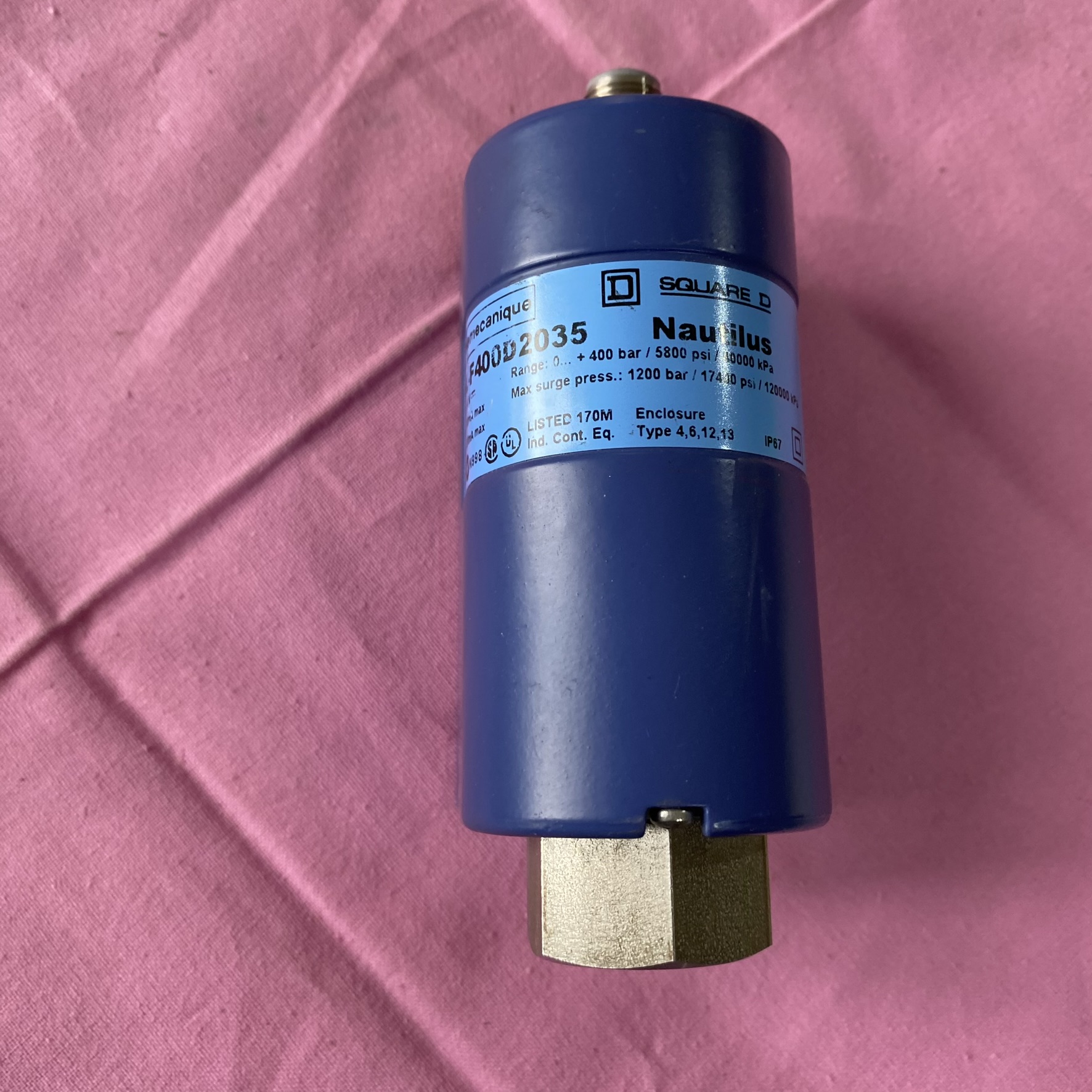

5. 安装压力开关：把压力开关与安装支架连接，可根据需要调整开关的方向和高度。对于施耐德 XML 系列部分压力开关，可能有 1 个流体入口，带 G1/4 螺纹（BSP 内螺纹），需按照对应的螺纹规格进行连接。

6. 连接电气线路：根据压力开关的接线要求，连接电源线、信号线和控制线等。接线前要确保电源已关闭，注意信号线的正负极性，连接完成后检查各接线端子是否牢固。部分压力开关可能有 1 个电气接线入口，带 Pg 13.5 螺纹，要按照该规格进行接线操作。

7. 检查：安装完成后，对所有管道和电线接线处进行检查，确保安装牢固，无泄漏和松动等问题。

调试方法

1. 调试前准备：确保设备外观完好，接线正确，压力接口连接牢固。准备好压力校准仪、万用表等工具，同时要断电操作，并佩戴必要的防护装备，如绝缘手套等。

2. 设定压力单位：如果压力开关支持单位切换，可通过相应操作将单位设置为所需的 MPa、Kg/cm、PSI 等。

3. 设置压力上下限：一般短按 SET 键 1 次，进入下限设置状态，通过上下箭头键设置数值，设置下限完成后，短按 SET 键进入上限设置，设置方法同上。设置完成后，按 SET 键将设定值自动存入，或者等待数秒无操作后自动保存。

4. 回差调节（如有）：部分压力开关具有回差调节功能，找到回差调节旋钮或螺丝，旋转该部件可调整回差值，以防止设备频繁启停。

5. 零点校准：确保系统处于无压力状态，然后按特定按键（如长按减小键或特定的 ZERO、CAL 键）进行零点校准。

6. 测试运行：启动系统，观察压力开关是否在设定的压力值上下限范围内正常动作，可多次测试，根据实际运行情况微调控制点和回差，确保系统运行稳定。

7. 记录参数：将所有设定值记录下来，便于后续维护和查询

8.

调试前准备

1. 确保压力开关及相关设备已断电，避免调试过程中发生触电危险。

2. 检查压力开关外观，确认无损坏、无松动等情况，接线是否正确，压力接口连接是否牢固。

3. 准备好压力校准仪、万用表等工具，若有需要，还可准备好螺丝刀、扳手等辅助工具。

具体调试步骤

1. 单位设置：如果压力开关支持单位切换，短按运行键（ON/OFF），关闭运行指示灯，然后短按增加键（▲），可以将单位在 MPa、Kg/cm、PSI 之间任意切换。设置完成后，再次短按运行键开启运行指示灯。

2. 零点校准：短按运行键（ON/OFF），关闭运行指示灯，确保压力开关未施加压力，长按减小键（▼）5 秒，可将当前压力值清零，修正零位误差。设置完成后，再次短按运行键开启运行指示灯。

3. 压力上下限设置：

• 短按运行键（ON/OFF），关闭运行指示灯。

• 短按 SET 键 1 次，进入下限设置状态（对应下限指示灯亮），通过增加键（▲）和减小键（▼）设置下限数值。

• 下限设置完成后，短按 SET 键进入上限设置，设置方法同上。

• 设置完成后，按 SET 键将设定值自动存入，或者等待 5 秒钟内无按键操作，也会自动保存当前参数设置。

• 再次按运行键（ON/OFF），开启运行指示灯，此时压力开关开始按照设定的上下限工作。

4. 回差调节（如有）：部分压力开关具有回差调节功能，用于设定压力开关在压力上升和下降时的动作差值。找到回差调节旋钮或螺丝，一般标有 “回差” 字样，旋转该部件，增大回差可使压力开关在压力下降时延迟动作，减小回差则使动作更灵敏。

5. 测试运行：接通相关设备电源或气源，使系统运行，观察压力开关是否在设定的压力值上下限范围内正常动作。可多次测试压力开关的动作情况，确保其稳定性和准确性。

6. 记录参数：将所有设定值，包括压力单位、上下限数值、回差值等记录下来，便于后续维护和查询
