尺寸：50mm×115mm×165mm。

重量：1.08kg。

电源功耗：最大 5W。

工作温度：-20℃至 + 60℃。

存储温度：-40℃至 + 85℃。

通信接口：RS-485/RS-232。

协议兼容性：支持 Modbus RTU 协议。

通信速度：9600bps 至 115200bps。

实现设备连接：作为 Modbus RTU 适配器模块，能将 ABB 传动单元连接到 Modbus 系统，使传动单元在 Modbus 网络中作为从机，实现与其他设备如 PLC、控制器等的通信，便于集中控制和管理。

电气隔离保护：提供电气隔离的 RS-485 接口，增强了系统的抗干扰能力，减少电气干扰对通信的影响，提高通信的稳定性和可靠性，确保在复杂的工业环境中数据传输的准确性。

数据交互与控制：支持传动参数和数据集在 4xxxx 寄存器区的读写操作，外部设备可通过读取寄存器获取传动单元的状态信息、实际值等，也可通过写入寄存器来改变传动参数值，实现对传动单元的控制，如启动、停止、速度给定等操作。

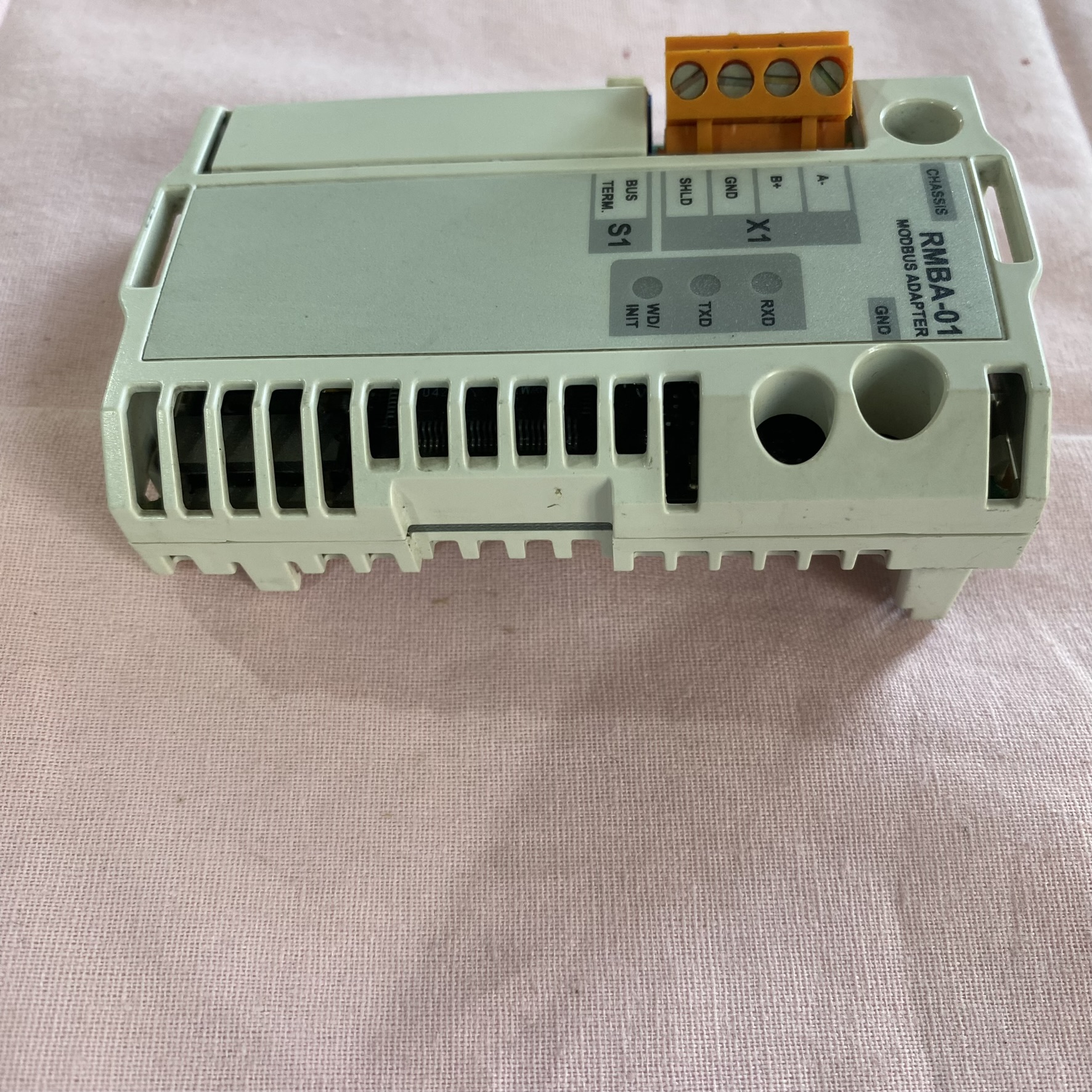

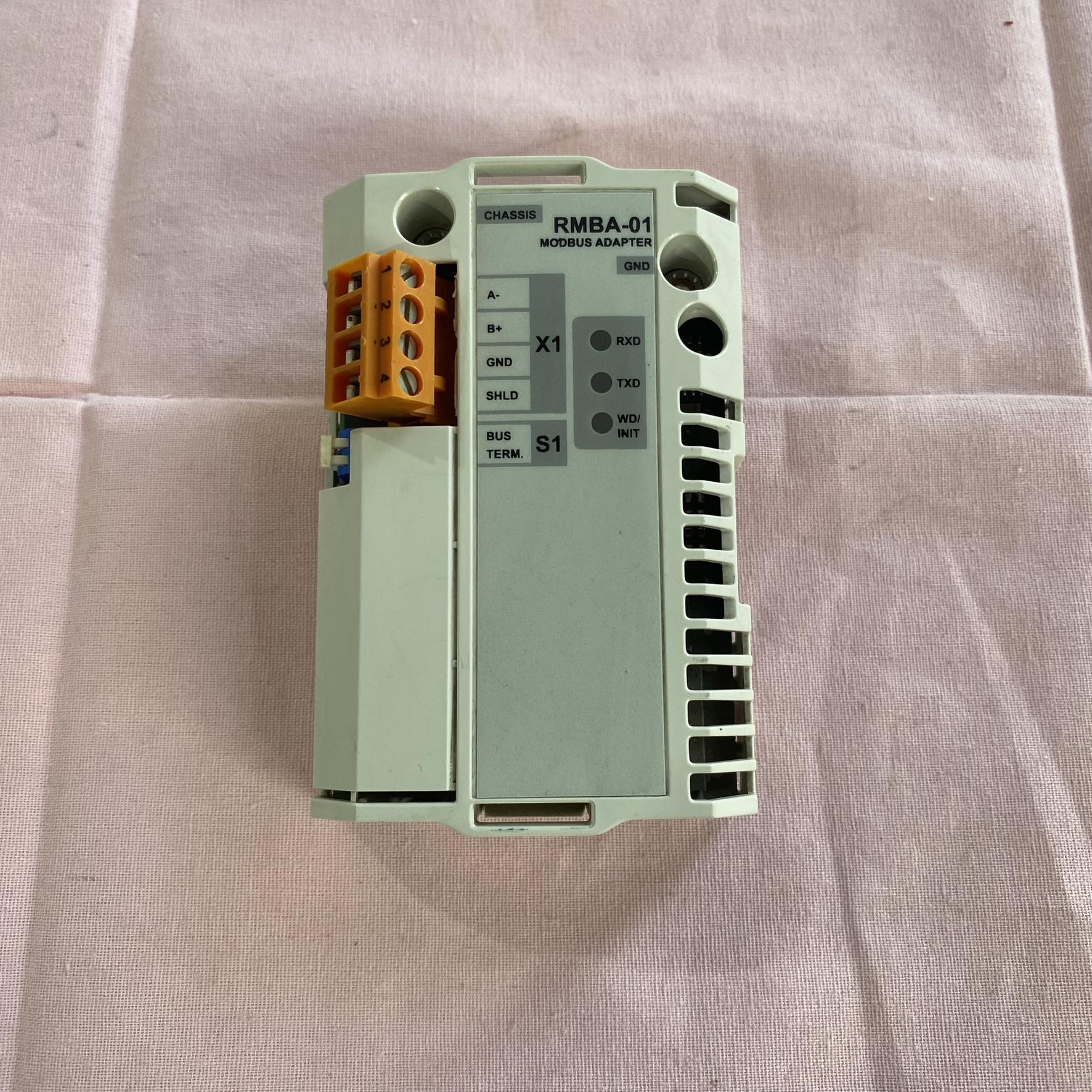

状态指示功能：具有 3 个状态指示 LED，2 个绿色 LED 分别显示发送（TXD）和接收（RXD）状态，每发送或接收 1 个信息相应 LED 就闪烁一次；1 个黄色 LED（WD/INIT）在传动单元通电后亮起，直到传动单元配置完模块后熄灭，若配置成功后再次亮起，可能是模块因电源断电等原因需重新配置。

工业自动化生产线：在汽车制造、电子设备生产等自动化生产线中，用于连接 ABB 变频器与 PLC 等控制器，实现对电机驱动设备的精确控制和监控，确保生产线的高效、稳定运行。

电力系统：在发电厂、变电站等电力系统中，可将 ABB 的相关设备与电力监控系统连接，实现对电力设备的远程监测和控制，提高电力系统的运行效率和可靠性。

暖通空调系统：在大型建筑的暖通空调系统中，通过连接 ABB 的变频器与楼宇自动化控制系统，实现对空调机组、风机、水泵等设备的节能控制和集中管理，优化暖通空调系统的运行性能。

安装方式：可安装到传动单元 RMIO 板上的一个可选插槽上，或安装到外部 I/O 模块适配器（AIMA-01）上，通过塑料固定夹和两颗螺丝固定，螺丝还可实现连接到模块的 I/O 电缆屏蔽层的接地，以及模块和 RMIO 板的接地信号互连。

参数设置：需要设置变频器参数，如 98.02 选择通讯卡为 STD MODBUS，98.07 选择通讯协议，52.01 定义站点号 ID，52.02 定义通讯速度，52.03 定义奇偶校验等，以实现与 Modbus 控制器之间的通讯。
