• 产品特性

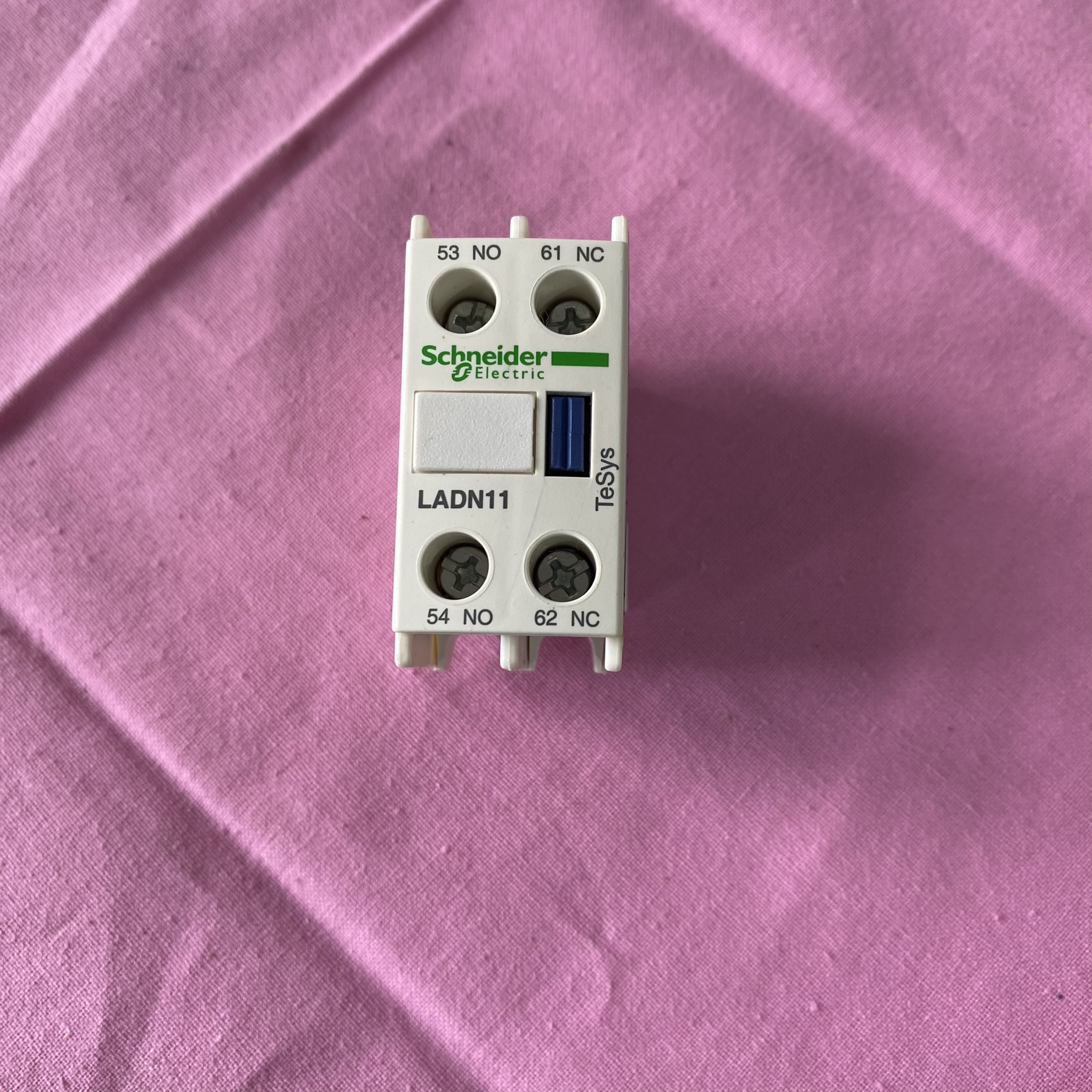

• 模块化设计：该模块为独立模块，可方便地安装在施耐德 TeSys D 系列接触器的侧面或正面，无需额外工具即可完成组装，适合现场改造或扩容需求。

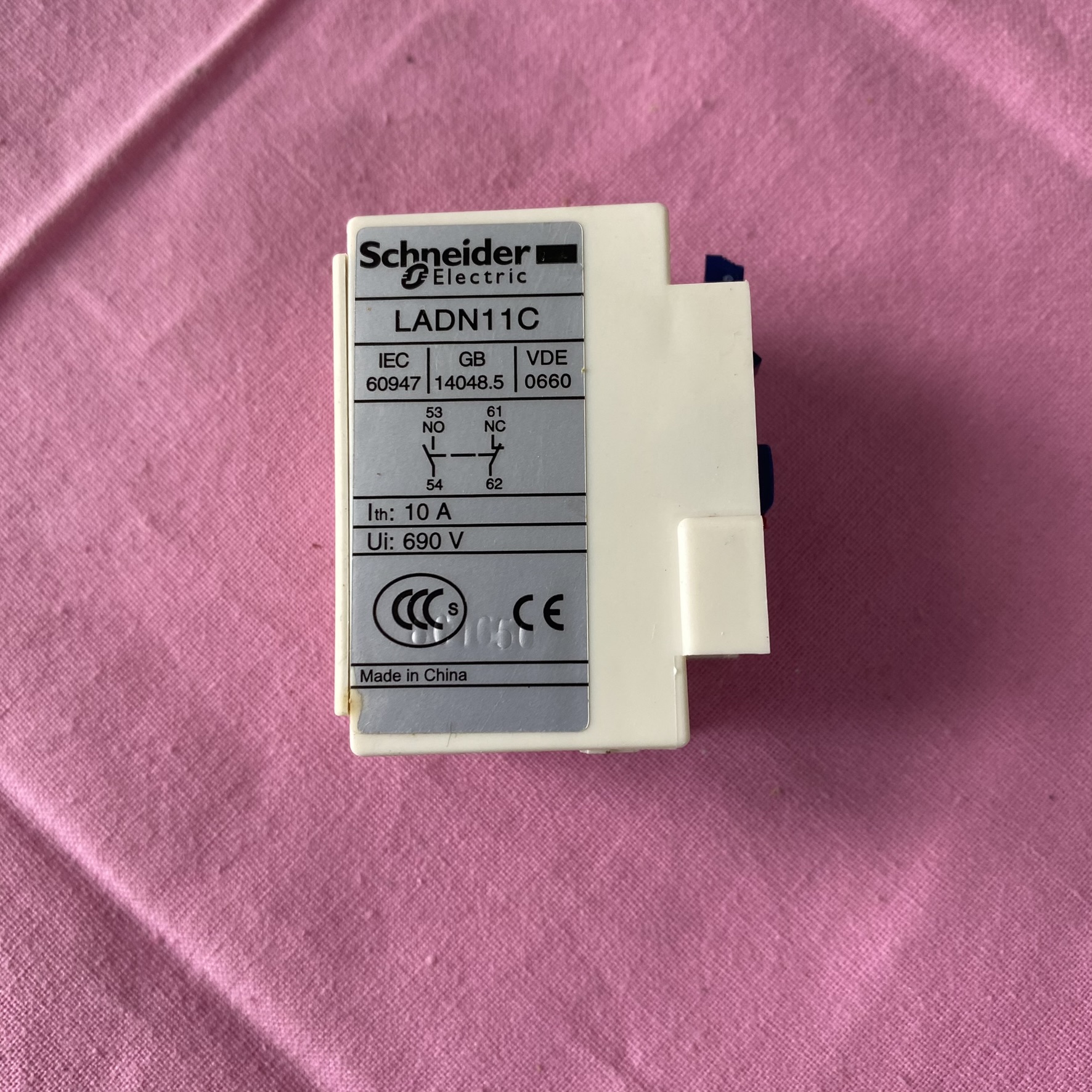

• 触点配置：触点形式为 1 常开（NO）+1 常闭（NC）触点，能满足基本的信号切换需求。其额定电流为 10A（ITH），适用于中小功率负载的控制。

• 兼容性强：专为 TeSys D 系列接触器设计，兼容 LC1D、LD1D 等型号，安装尺寸和接线方式完全匹配。

• 防护等级：符合 IP20 防护标准，适用于室内干燥环境，可防止直径大于 12.5mm 的固体异物进入。

• 技术参数

• 额定绝缘电压（Ui）：690V AC。

• 额定工作电压（Ue）：690V AC（50/60Hz）。

• 额定工作电流（Ie）：10A（AC-15 使用类别）。

• 机械寿命：1000 万次（无负载）。

• 电气寿命：100 万次（AC-15，额定负载）。

• 接线方式：螺钉端子，最大线径 2.5mm²。

• 工作温度：-25°C 至 + 60°C。

• 应用场景

• 电机控制：在电机启动 / 停止控制回路中，LADN11C 可用于扩展主接触器的触点，实现运行状态指示、故障报警等功能。

• 自动化生产线：可用于传感器信号切换、气缸控制、阀门开关等场景，提升系统的灵活性和可靠性。

• HVAC 系统：在空调、通风设备中，辅助触点可用于监测风机、水泵的运行状态，实现故障保护。

• 照明控制：通过扩展触点，能实现多路照明回路的分组控制或定时开关功能。

• 使用注意事项

• 安装环境：应避免高温、潮湿或腐蚀性气体环境，必要时需加装防护罩。

• 接线规范：确保接线牢固，避免虚接导致触点过热或烧毁。

• 定期维护：需要检查触点磨损情况，必要时清理氧化层或更换模块

一、触点接触不良或不通电

故障现象：

• 控制回路信号中断，指示灯不亮或设备无法正常动作。

• 用万用表测量触点时，导通电阻过大（正常应接近 0Ω）或完全断开。

可能原因及解决方法：

1. 触点氧化或积污

• 原因：长期使用后，触点表面氧化形成氧化层，或环境中灰尘、油污附着。

• 解决：断电后，用细砂纸轻轻打磨触点表面（注意避免过度磨损），或用无水酒精擦拭清洁；若氧化严重，建议直接更换模块（LADN11C 属于易损件，更换成本较低）。

2. 接线端子松动或虚接

• 原因：安装时接线未拧紧，或长期振动导致端子松动，接触电阻增大。

• 解决：断电后检查接线端子，用螺丝刀重新拧紧导线（扭矩符合规范，一般为 0.5-0.8N・m），确保导线与端子紧密接触。

3. 触点烧蚀（熔焊或凹陷）

• 原因：负载电流超过额定值（LADN11C 额定 10A），或频繁通断导致电弧烧蚀。

• 解决：确认负载电流是否在 10A 以内，若超载需更换更大容量的辅助模块（如 LADN22C）；检查控制回路是否存在频繁通断需求，必要时增加缓冲电路（如 RC 吸收器）减少电弧。

二、触点粘连（无法断开）

故障现象：

• 触点闭合后无法断开，导致设备持续运行或失控。

• 手动触发接触器时，辅助触点无动作反馈。

可能原因及解决方法：

1. 触点熔焊

• 原因：瞬间冲击电流过大（如感性负载断电时的反电动势），导致触点金属熔化后粘连。

• 解决：更换新的 LADN11C 模块；在负载侧增加浪涌抑制器（如压敏电阻），吸收瞬时过电压和电流。

2. 机械卡滞

• 原因：模块安装时与接触器配合不当（如错位、未卡紧），或内部弹簧老化失效，导致触点无法复位。

• 解决：检查模块与接触器的安装是否到位（确保卡扣完全卡入接触器侧面凹槽）；拆解模块（若具备条件）检查弹簧状态，老化则更换模块。

•

三、模块安装松动或脱落

故障现象：

• 模块与接触器之间有间隙，随振动移位。

• 触点动作不一致（主接触器动作时，辅助触点无响应）。

可能原因及解决方法：

• 安装未卡紧

• 原因：安装时未将模块完全推入接触器的安装槽，或卡扣损坏。

• 解决：断电后重新安装模块，确保模块侧面的卡扣与接触器的卡槽完全扣合（听到 “咔哒” 声）；若卡扣断裂，直接更换新模块（LADN11C 卡扣为一体化设计，无法单独维修）。

四、机械寿命到期（动作失灵）

故障现象：

• 触点动作卡顿，时好时坏。

• 机械寿命（1000 万次）或电气寿命（100 万次）到期后，触点磨损严重。

可能原因及解决方法：

• 内部零件磨损

• 原因：长期高频次动作导致触点臂、弹簧等机械部件疲劳磨损。

• 解决：直接更换模块，定期维护时记录动作次数，接近寿命上限前提前更换（尤其在自动化生产线等高频使用场景）。

五、环境因素导致的故障

故障现象：

• 潮湿环境下触点腐蚀，导致接触不良。

• 高温环境下（超过 60°C）模块外壳变形，影响机械动作。

可能原因及解决方法：

1. 湿度或腐蚀性气体影响

• 原因：环境湿度超过 90% 或存在腐蚀性气体（如化工车间），导致触点锈蚀。

• 解决：将模块安装在密封控制柜内，或更换为防护等级更高的辅助模块（如带防护罩的型号）；定期检查并清洁触点。

2. 温度过高

• 原因：环境温度超过 LADN11C 的耐受范围（-25°C 至 + 60°C），导致塑料部件老化加速。

• 解决：改善控制柜通风散热（加装风扇），或更换为耐高温型号（需咨询施耐德技术支持）。

六、维护与预防建议

1. 定期检查：每 6 个月（工业环境）或 1 年（普通环境）断电检查一次，清洁触点和端子，紧固接线。

2. 负载匹配：确保控制回路负载电流不超过 10A，避免长期超载。

3. 安装规范：模块必须与 TeSys D 系列接触器（如 LC1D09 至 LC1D38）配套使用，避免混用其他系列接触器导致机械不兼容
