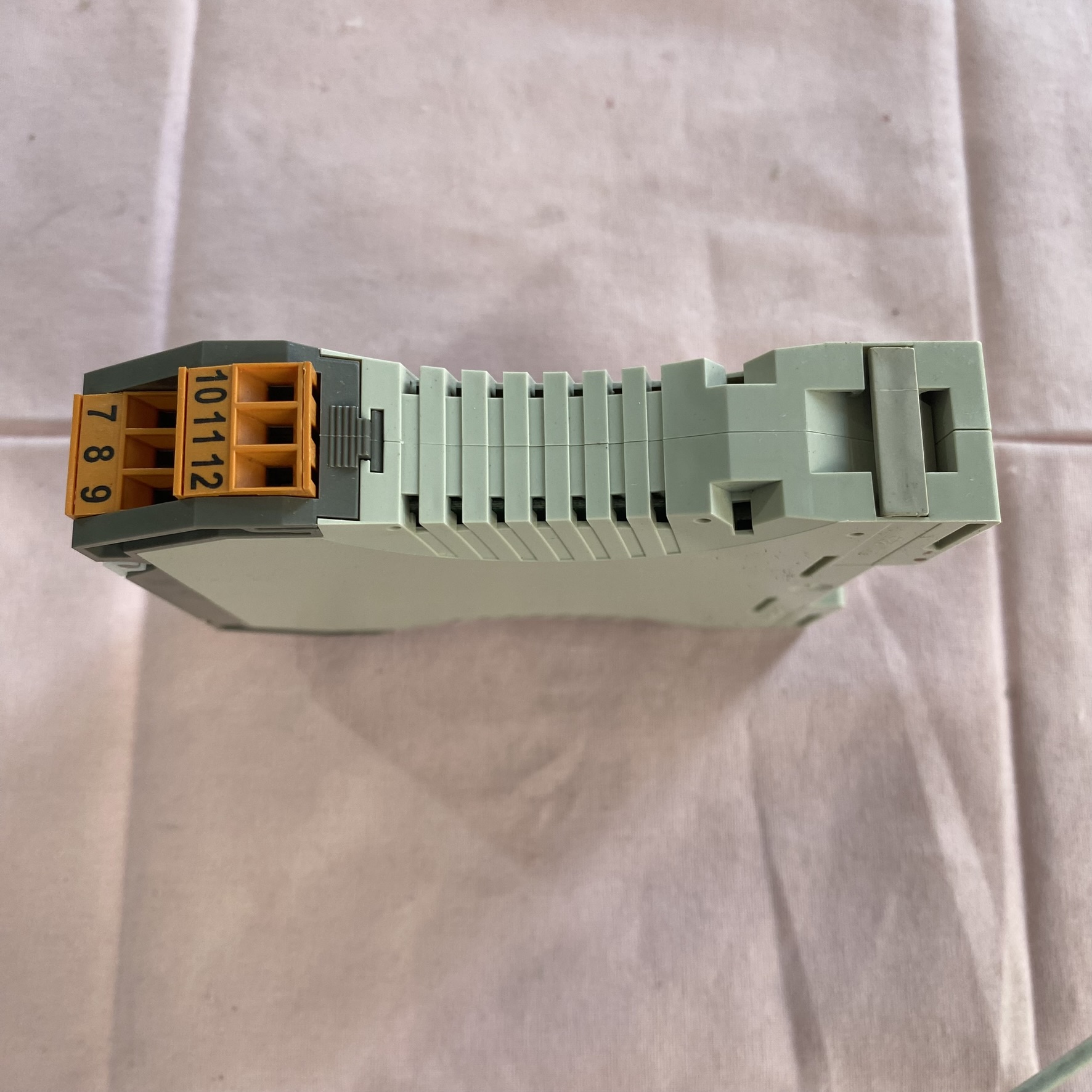

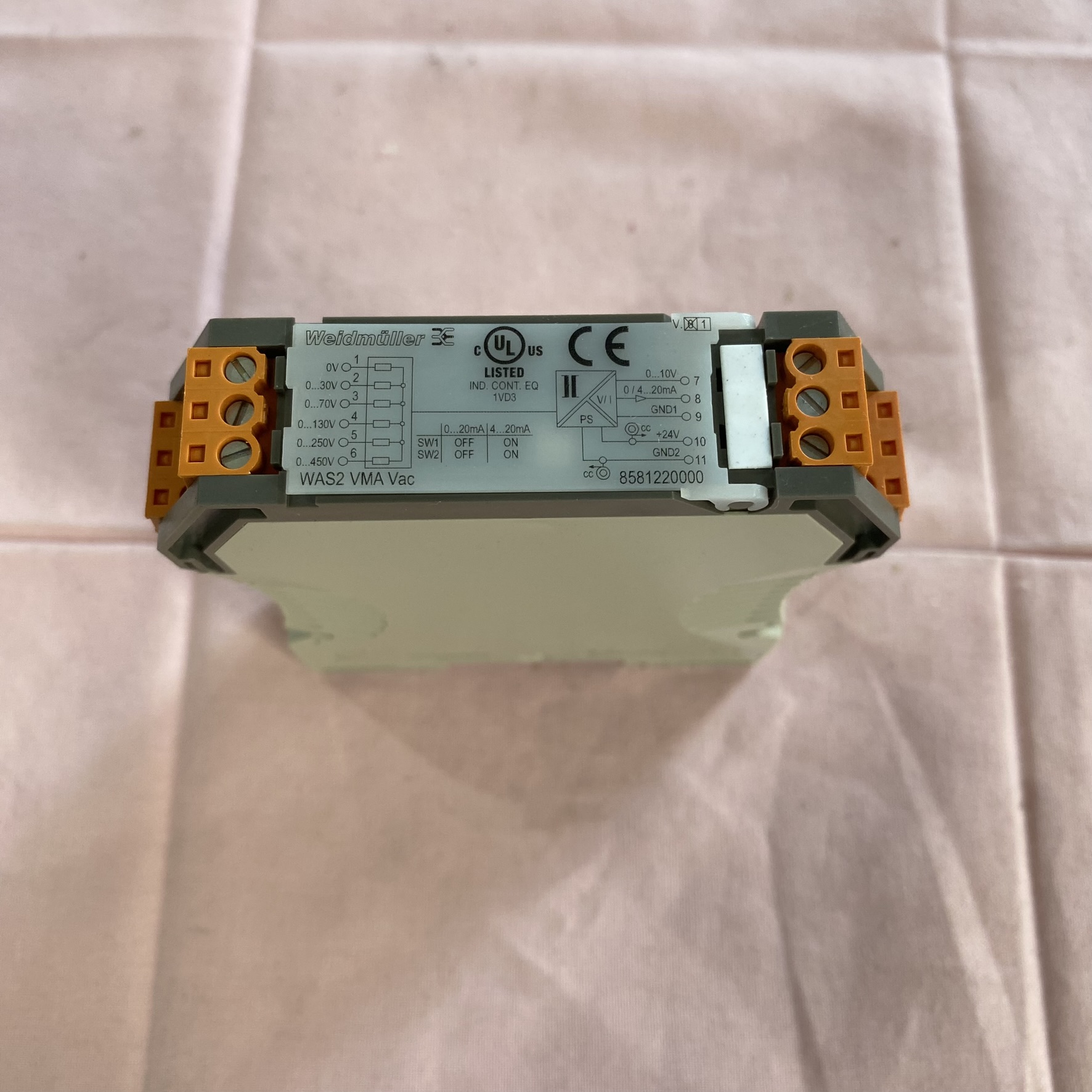

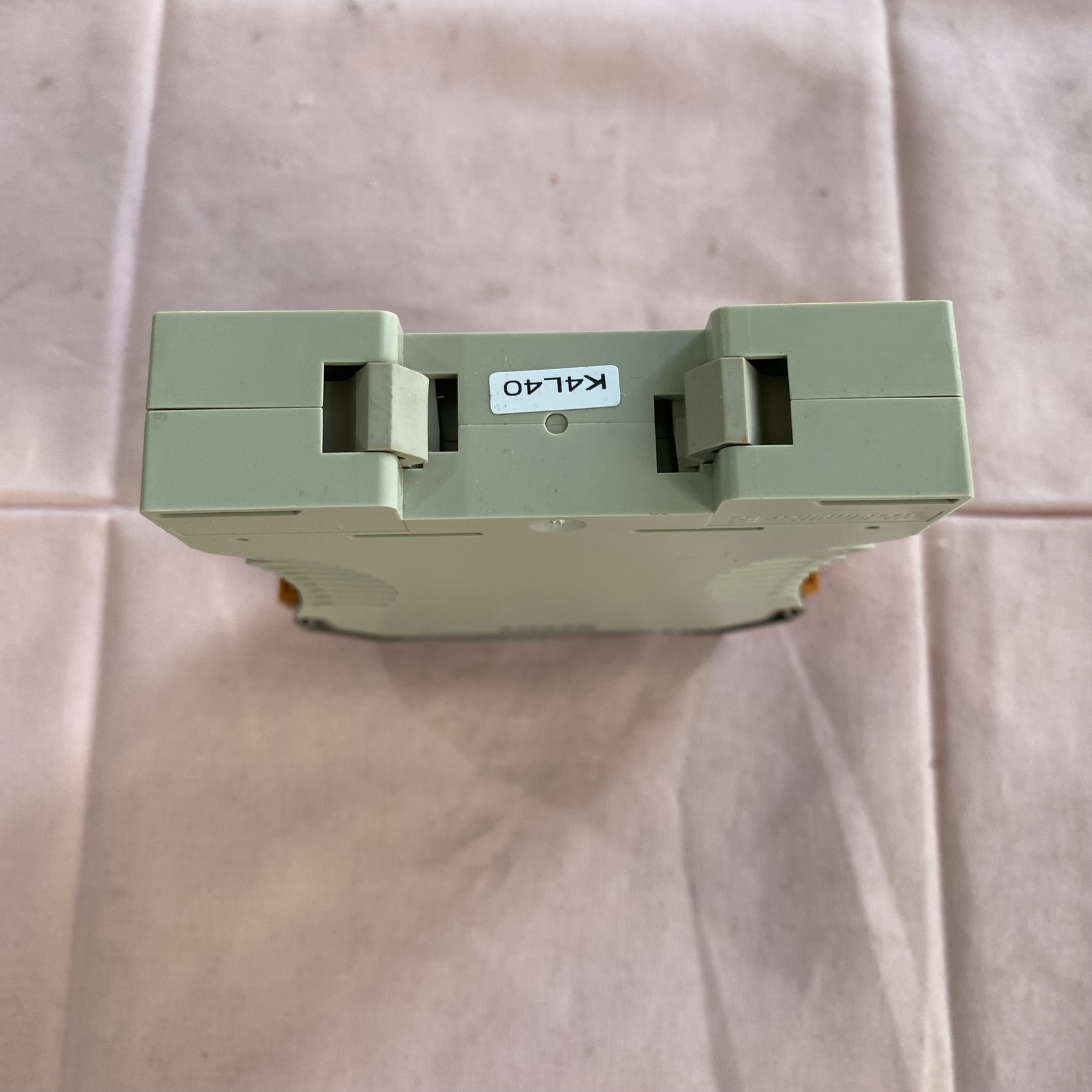

魏德米勒8581220000信号隔离器

类型：WAZ5 CCC 2OLP

订货号：8581170000

尺寸：长度 92.4mm，宽度 17.5mm，深 112.4mm

重量：净重 114g

工作温度：0°C 至 55°C

存储温度：-20°C 至 85°C

输入：输入电流 4-20mA（电流回路），输入数 1，电压降 3.8V

输出：截止频率（-3dB）30Hz，输出路数 2，输出电流 2x4-20mA（电流环路），电流负载电阻 RL=(UB-12V)/20mA，例如在 24V 时为 600Ω，输出信号限制约 31mA

电源电压：最小 12V DC，最大 30V DC

精度：典型值 0.1%，值 0.2%

绝缘参数：EMC 标准 EN 55011, EN 61000-6；抗冲击耐压 4kV；标准 DIN EN 50178, DIN EN 61000-4-2；污染等级 2；电气间隙和爬电距离≥5.5mm；绝缘电压 4kV eff/5s（输入或输出 / 电源），4kV eff/1min（输入或输出 / 导轨）

联接类型：弹片联接

高精度信号传输：支持多种标准信号输入输出，如 4-20mA 电流信号等，传输精度典型值为 0.1%，值为 0.2%，信号失真小，适用于长距离信号传输。

强大的隔离性能：采用三端隔离设计（输入、输出、电源），隔离电压高达 2kV，能有效防止地环路干扰和高压冲击，保护控制系统和设备安全。

宽工作温度范围：工作温度范围为 - 20°C 至 + 60°C，存储温度范围为 - 40°C 至 + 85°C，可适应各种恶劣工业环境。

抗干扰能力强：具备良好的防尘、防水、防电磁干扰性能，符合 EMC 标准 EN 55011、EN 61000-6 等，能在工业电磁干扰环境下确保信号稳定。

紧凑的设计：产品宽度仅为 17.5mm，体积小巧，便于安装于狭小的控制柜中，节省空间。

多种连接方式：采用弹片联接，同时也支持螺钉连接方式，连接稳固，抗振动能力强，适用于工业现场的长期稳定运行。

电源保护功能：电源电压范围为 12V DC 至 30V DC，具有反向保护功能，可防止因电源接反而损坏设备。

快速响应：响应时间较短，能够及时准确地对输入信号进行处理和传输，满足工业现场实时控制的需求。

工业自动化：用于 PLC、DCS 等控制系统中，在 PLC 与传感器、执行器之间隔离信号，防止干扰进入控制系统，还可将现场变送器的压力、温度等模拟量信号转换为 PLC 兼容的标准信号，提升信号质量。

过程控制：在化工、石油、冶金等行业中，对温度、压力、流量等过程参数的测量和控制信号进行隔离和传输，确保过程控制系统的准确性和可靠性。例如在化工行业的防爆区，隔离危险区域的信号，确保安全，同时抑制电磁干扰，保障 DCS 系统稳定运行。

能源管理：在风电、光伏系统中，隔离电池管理系统（BMS）与监控系统的信号，确保数据准确传输；在电力监控中，隔离电流、电压互感器信号，防止雷击或过电压损坏监控设备。

电力系统：在电力系统的测量、保护和控制回路中，用于隔离不同电压等级或不同功能模块之间的信号，防止地电位差、电磁干扰等对信号的影响，保障电力系统的安全运行。

轨道交通：可用于车载信号隔离，适应轨道交通中振动与宽温的环境，确保车载设备信号传输的稳定性和可靠性。

水处理：隔离水泵、阀门等设备的反馈信号，避免因接地问题导致测量误差，保障水处理系统的正常运行。

核电行业：在核岛、常规岛和配套系统及仪控系统中都有应用，为核电行业提供安全可靠的信号隔离方案，确保核电系统的稳定运行和人员安全。
